| 品牌 : | 萬澤錦達 | 型號 : | WGJ-300 |
| 產品別名 : | 彎曲機 | 工程機械種類 : | 冷彎機 |
| 產品用途 : | 鋼結構 隧道支護 鐵路鋼軌 | 產品類型 : | 全新 |
| 產地 : | 山西太原 | 材質 : | 鈦鋼 |
| 質保 : | 3年 | 售后 : | 24小時 |
| 別稱 : | 折彎機 拉彎機 頂彎機 彎拱機 彎曲機 | 重量 : | 2.5 |
工字鋼彎拱機組成結構
工字鋼彎拱機組成結構示意圖
該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成。
如何挑選工字鋼彎拱機
工字鋼彎拱機挑選5項必看因素及2項須知: （1）三個頂滾的直徑：細了，因接觸面小，容易打滑；彎非標鋼材的時候容易變形。
（2）油缸的直徑和行程：直徑和行程決定了壓力的大小和彎曲半徑的可調性。
（3）臺體鋼板厚度和骨架的質量：決定著彎大型鋼材時是否變形。
（4）電機的功率和減速機的質量。
（5）廠家的生產規模和服務。
須知事項1：所彎的鋼材的類型、型號、材質 ；
須知事項2：所彎曲的半徑：要弄清楚所彎曲的半徑是否符合鋼材的冷彎系數。每種鋼材都有自己的冷彎系數，如果超出 了它的冷彎系數，鋼材就會變形，鋼材內部組織結構也會改變，隨之鋼材的質量也降低了。
工字鋼彎拱機維護與保養:
1、新機運行50小時后，檢查并禁錮各螺栓，有無松動；
2、新機運行100小時后（大約15天）更換電動油；
3、新機運行200小時后更換減速機油；
4、每年更換一次電動油，減速機油；
5、每班給壓力軸加注黃油。

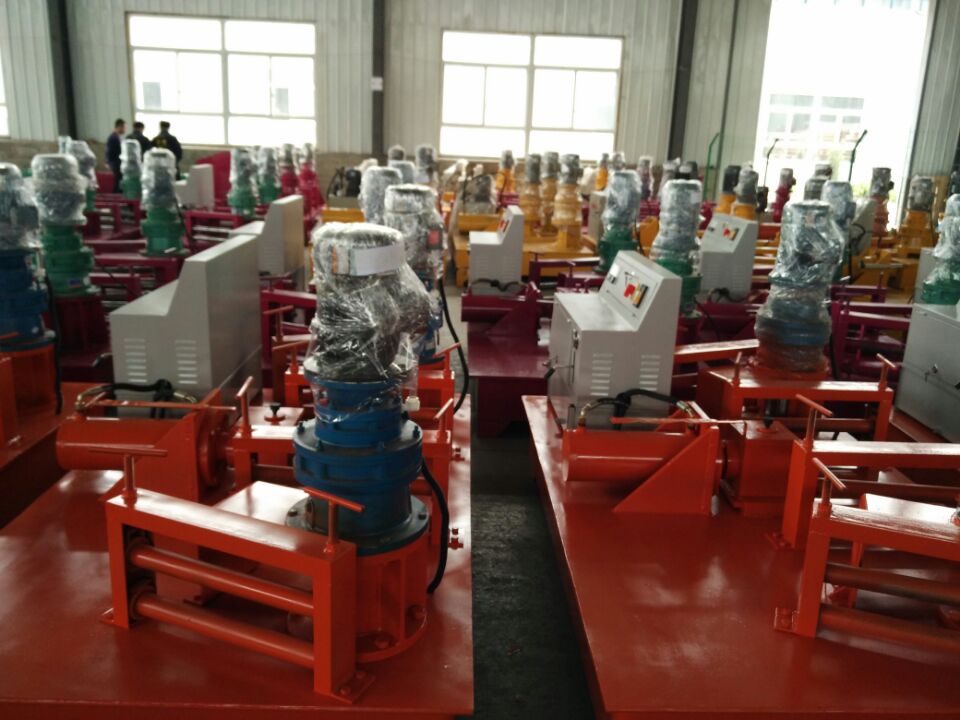

彎拱機是一種將各種型材彎曲成不同弧度半徑的機械加工設備。我公司生產的WGJ系列彎拱機主要用于涵隧道鋼拱架的彎曲加工，該系列彎拱機通過不斷改進，具有操作簡單，加工效率高，控制靈敏等優點。廣泛應用于隧道施工，采礦巷道施工，景觀鋼結構造型施工的各種拱架、模型的制作施工。
可彎曲鋼材：工字鋼，H型鋼，槽鋼，U型鋼，方管，圓管。
一、特點及用途
山西隧道支護工字鋼拱架加工工字鋼冷彎機。采用液壓系統，具有傳動平穩，壓力大等特點，能準確定位，大幅度提高隧道工字鋼加工精度。WGJ250型液壓冷彎機廣泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。
二、主要技術參數
項目 單位 參數
小彎曲半徑2mm
主動輪轉速7m/min
液壓系列壓力25Mpa
油缸推壓速度1-130mm/s
總功率11KW
外形尺寸2.5*1.6*1.3m
整機重量2380Kg
三、結構組成
山西隧道支護工字鋼拱架加工工字鋼冷彎機。液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及機，齒輪泵，溢流閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。
四、工作原理
將工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。
