| 加工定制 : | 是 | 品牌 : | 上海茂北/Maobei |
| 型號 : | ZAZT | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 連接形式 : | 法蘭/焊接/螺紋 | 公稱通徑 : | DN6~DN600 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,其他 | 壓力環境 : | 低壓/常壓/高壓 |
| 工作溫度 : | 低溫/常溫/高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 執行器 |
| 形態 : | 旋塞式 | 類型(通道位置) : | 直通式 |
| 標準 : | 國標/美標 | 密封形式 : | 軟密封/硬密封 |

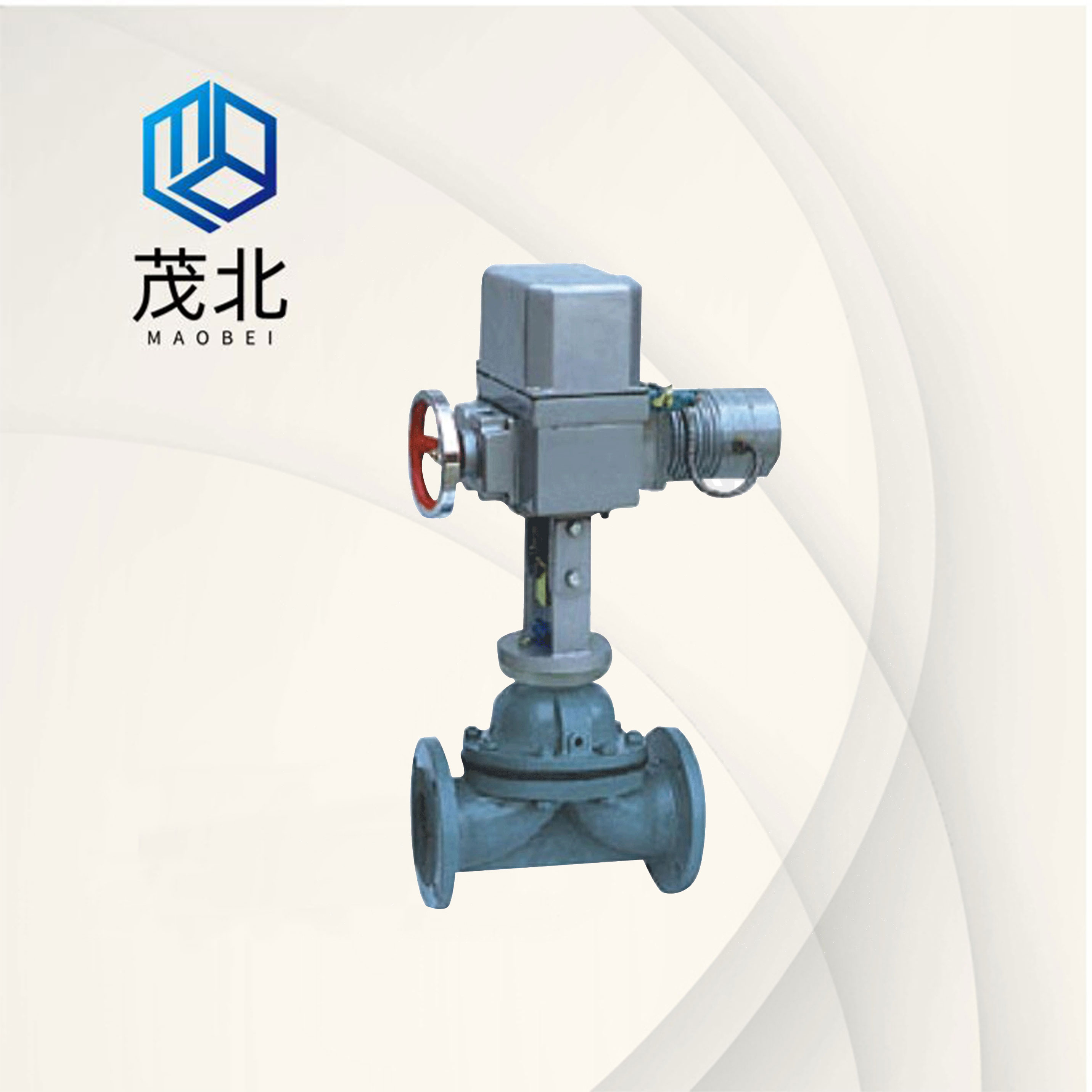

一：ZAZT電動隔膜調節閥概述：
電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同(橡膠或聚四氟乙烯)適用于調節強堿、強腐蝕性介質。該電動調節閥由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號(4-20MA或1-5VDC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
二、電動隔膜調節閥 產品特點：
采用輕型執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
三、電動隔膜調節閥 主要零配件材料
閥體：HT200、ZG230～450或下述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
| 閥體襯里 | 使用溫度°C | 適用介質 |
|---|---|---|
| 無襯里 | -10～+175 | 適用于非腐蝕性介質 |
| 軟橡膠 | -10～+85 | 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 | -10～+85 | 適用于無機械、鹽類、鹽、鍍金屬溶液、軟水、氯化物、氯氣等 |
| 氯丁膠 | -10～+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好 |
| 丁荃膠 | -10～+120 | 防腐性能和耐磨性能良好，對大部分無機和酸性灰漿的耐蝕性好 |
| 搪瓷 | -10～+175 | 適用于溫無機、氧化、鹵素、醇類、酯類等化合物 |
| 氟46 | -10～+190 | 適用于酸、氫氧化等強腐蝕介質 |
四、電動隔膜調節閥 隔膜材質及適用范圍
| 隔膜材質 | 使用溫度（℃） | 適用介質 |
|---|---|---|
| 丁荃膠（B級） | -40～+100 | 大部分無機酸如：酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） | -50～+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 | -10～+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
五、電動隔膜調節閥 主要技術參數
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |||
| 額定流量系數Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | |
| 公稱壓力(MPa)s | 1.0 | |||||||||
| 行程(mm) | 10 | 16 | 25 | 40 | 60 | |||||
| 流量特性 | 近似快開（調節式） | |||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||
| 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||
| 361L | 361LSA-08 361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | |||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | |||||||
六、電動隔膜調節閥 執行機構主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
|---|---|---|---|---|---|---|---|
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 | 361LSA-08 361LXA-08 | 1000 | 800 800 | 0.25 | 4.2 4.2 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 | 電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
| 202 | 361LSA-20 361LXA-20 | 2000 | 2000 2000 | 0.50 | 2.1 2.1 | ||
| 204 | 361LSB-30 361LXB-30 | 4500 | 3000 3000 | 0.50 | 3.5 3.5 | ||
| 208 | 361LSB-50 361LXB-50 | 8000 | 5000 5000 | 1.00 | 1.7 1.7 | ||
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
七、電動隔膜調節閥 主要性能指標
| 項目 | 指標值 |
|---|---|
| 基本誤差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死區％ | ≤3.0 |
| 始終點偏差％ | ±2.5 |
| 額定行程偏差％ | ±2.5 |
| 純滯后 | ≤IS |
| 允許泄量L/H | 橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
