| 品牌 : | 云開 | 型號 : | BW150型 |
| 工程機械種類 : | 混凝土機械 | 產品別名 : | 注漿泵 |
| 產品用途 : | 廣泛用于各種行業的基礎處理工程 | 產品類型 : | 全新 |
| 訂貨號 : | ykjx307 | 貨號 : | ykjx307-4 |
| 混凝土機械類型 : | 噴濕機 | 混凝土理論輸送量 : | 3 |
| 混凝土 出口壓力 : | 4 | 額定進料容量 : | 5 |
| 額定出料容量 : | 3 | 料斗提升速度 : | 12 |
| 骨料 粒徑 : | 5 | 電機功率 : | 4 |
| 卸料方式 : | 自動 | 攪拌功率 : | 5.5 |
| 拌筒轉速 : | 13 | 攪拌軸轉速 : | 12 |
| 外形尺寸 : | 1155*795*995 | 整機重量 : | 500 |
| 是否跨境貨源 : | 否 |
BW150/250型注漿泵 泥漿泵 泥漿注漿機 臥式注漿泵 雙液注漿泵 氣動注漿泵 注漿泵 高壓三缸注漿泵 三缸高壓注漿泵 單缸活塞式注漿泵 高壓型氣動注漿泵
BW150/250型注漿泵簡介：

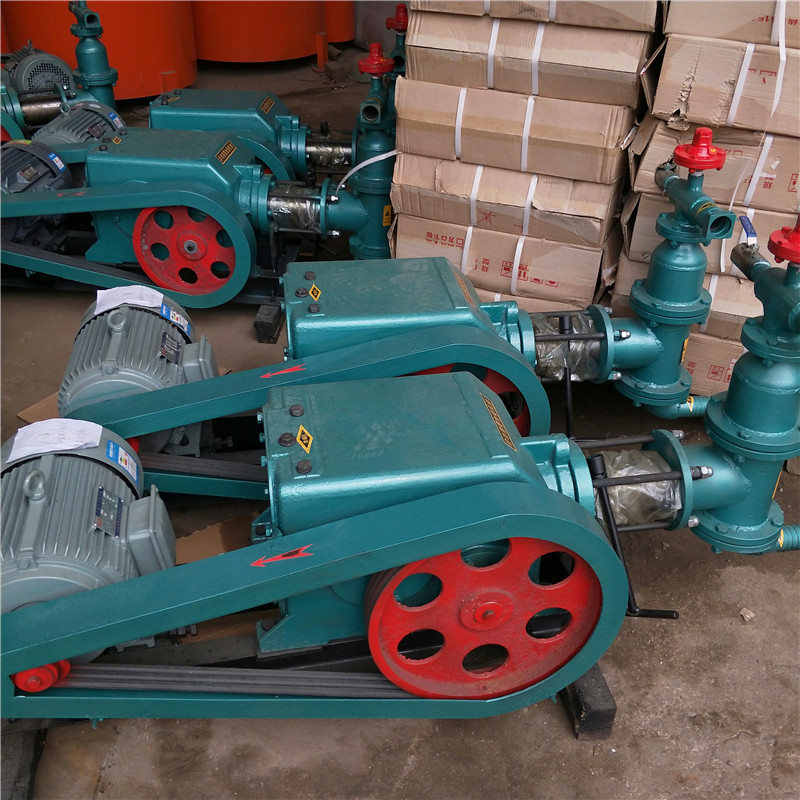

BW-150/250型（注漿泵）泥漿泵為臥式三缸往復單作用活塞泵，該泵具有兩種缸徑和四檔速度。排量和孔深根據用途隨意調節，深度可和1500米鉆機配套使用，也可用語水泥漿灌注，本泵耗能少，操作靈活，優質耐用，分解性好，易于搬遷。
BW150/250型注漿泵結構：
按泵的缸數：若按泵的缸數分類，有單缸﹑雙缸、三缸、五缸等種型式。
漿泵的主要部件有泵殼、泵體、葉輪、泵座、聯軸器、支撐筒、離合器、變速箱、動力驅動、電機座、電動機等、壓力表、消洗閥等部分組成。
蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好，加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。
BW150/250型注漿泵優點：
往復泵由動力段和液力端兩大部分組成。動力端的功能，是將動力機的回轉運動轉變?yōu)榛钊?或柱塞)的直線往復運動。它包括傳動離合裝置、變速減速裝置和曲柄連桿。它們的相互位置與安排決定著泵的總體結構型式，決定著泵的驅動方案及結構方案的選擇。動力端的主要零部件包括皮帶輪，離合器曲軸箱體及其中的傳動軸，齒輪副，曲軸，連桿及十字頭滑塊。液力端油泵頭體、缸套、活塞、活塞桿吸入閥和排出閥等組成，它的作用是通過活塞在缸套中作往復運動形成液缸容腔變化，完成能量轉化，實現吸入和排出液體。
本泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作。總機長度備有各種規格,以便使用單位根據用途因地制宜地選用。
BW150/250型注漿泵特點：
1.具有可滿足大、小口徑鉆機所需的各四擋流量，流量調節范圍大，參數選擇合理。可與XY-4巖心鉆機和XY-5型鉆機配套使用。可滿足不同口徑、不同孔深、不同地質巖心鉆探的需要。
2.活塞為碗形加尼龍靠背的自封式S型聚胺脂橡膠活塞， 提高使用壽命。
3.拉桿上設有五道防塵密封圈，以防止液力端的泥漿帶入動力端和動力端潤滑油濾。經多次生產試驗證明，密封可靠，性能良好。致使齒輪延長使用壽命。
4.進排水閥采用鋼球。并在閥蓋上設有減聲橡膠墊，以減少?zèng)_擊噪聲。
5.壓力表采用BY-1型抗震壓力表，壽命長。
6.結構緊湊，造型美觀。
7.可拆性好，便于維修和搬遷。
BW150/250型注漿泵用途：
BW150/250型注漿泵是曲軸變量注漿工程中灌注水泥和砂漿的專用設備，主要用于大壩基礎的帷幕注漿、固結注漿和錨固注漿、大排量遠距離輸送漿液等。BW150注漿泵對大濃度、高壓帷幕注漿（大于5Mpa）及灌注砂漿（直徑小于2mm）有較強的適應能力，BW150注漿泵廣泛用于各種行業的基礎處理工程。
BW型漿泵為臥式三缸往復單作用活塞泵，具有八種速度，以及相應的壓力和流量，可根據孔徑和孔深隨意調節，深度可和1500米鉆機配套使用，也可用于水泥漿灌注，本泵耗能少，操作靈活，優質耐用，分解性好，易于搬遷。
BW150/250型注漿泵技術參數：
型號規格 | 參數 | 參數 |
大流量(L/min) | 150型 | 250型 |
大壓力(kg/cm2) | 80 | 80 |
驅動功率 | 7.5 | 15 |
缸徑:(mm) | ￠70 | ￠80 |
行程:(mm) | 70 | 100 |
吸水管直徑 | ￠51 | ￠76 |
排水管直徑 | ￠32 | ￠51 |
輸入速度（r/min） | 580 | 1450 |
輸入扭矩（Nm） | 48 | 48 |
外形尺寸 | 1155*795*995 | 1100*995*650 |
重 量 | 500 | 760 |
