| 品牌 : | FESTO/費斯托 | 型號 : | VUVG-L14-M52-MZT-G18 |
| 材質 : | 銅合金 | 類型(通道位置) : | 先導式 |
| 連接形式 : | 快裝 | 適用介質 : | 空氣 |
| 流動方向 : | 換向 | 用途 : | 調節 |
| 公稱通徑 : | 7 mm | 工作溫度 : | -5 ... 50 °C |
| 位置數 : | 2 | 使用壓力 : | -0.9 ... 10 bar |
| 有效截面積 : | 1 | 動作方式 : | 手控裝置 |
| 高動作頻率 : | 1,800 l/min | 閥功能 : | 5/2 單電控 |
| 復位類型 : | 空氣彈簧 | 線圈的特性參數 : | 24 V DC: 0.8 W |

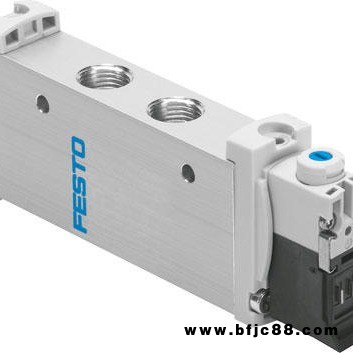

電磁閥
VUVG-L14-M52-MZT-G18-1P3
產品代號: 574375
該 型 號 產 品 適 用 于 真 空.
?
技術參數 ?
?
?
特性 值
貨運日期 查看
閥功能 5/2 單電控
驅動類型 電氣的
閥規格 14 mm
標準額定流量 700 ... 780 l/min
工作壓力 -0.9 ... 8 bar
設計結構 活塞滑塊
復位類型 機械彈簧
防護等級 IP40
IP65
帶插頭插座
授權 RCM Mark
c CSA us (OL)
c UL us - Recognized (OL)
額定尺寸 5.6 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
手控裝置 位置鎖定
推
被覆蓋
先導類型 由先導控制
先導氣源 外置的
重疊 正重疊
先導壓力 3 ... 8 bar
適合真空 是
切換時間，關閉 40 ms
切換時間，打開 13 ms
持續通電率
邏輯為0的 正向測試脈沖 700 μs
邏輯為1的 負向測試脈沖 900 μs
線圈的特性參數 24 V DC: 1 W
24 V DC: 低電流相位 0.3 W, 高電流相位1.0 W
許用壓力波動 +/- 10 %
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準
耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27
環境和介質溫度的限制 -5 - 50 °C
不帶保持降流功能
耐腐蝕等級 CRC 2 – 中等腐蝕影響
介質溫度 -5 ... 60 °C
先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
環境溫度 -5 ... 60 °C
產品重量 70 g
電連接 通過電連接板
安裝類型 可選
在氣路軌上
帶通孔
先導氣口12/14 M5
氣動連接, 氣口 1 G1/8
氣動連接, 氣口 2 G1/8
氣動連接, 氣口 4 G1/8
氣動連接, 氣口 5 G1/8
材料備注 符合 RoHS
材料信息，密封 HNBR
NBR
材料信息，殼體 鍛造鋁合金
