| 加工定制 : | 是 | 品牌 : | 一華儀器 |
| 型號 : | LY/YH-800 | 材質 : | SUS304不銹鋼板 |
| 測量范圍 : | 0.4-1.0mm | 工作室尺寸 : | 800*1000*1000mm |

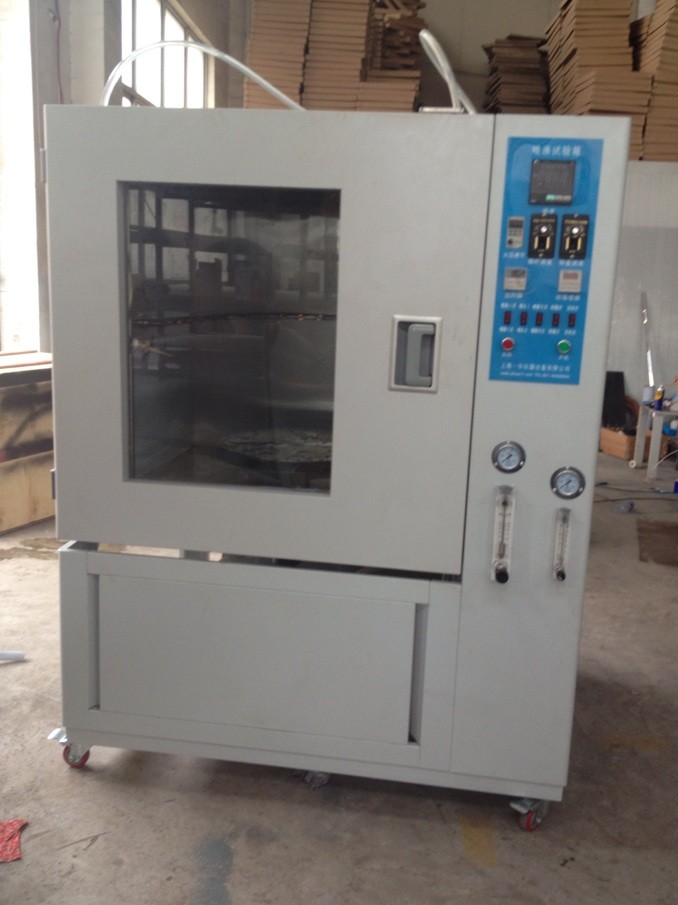

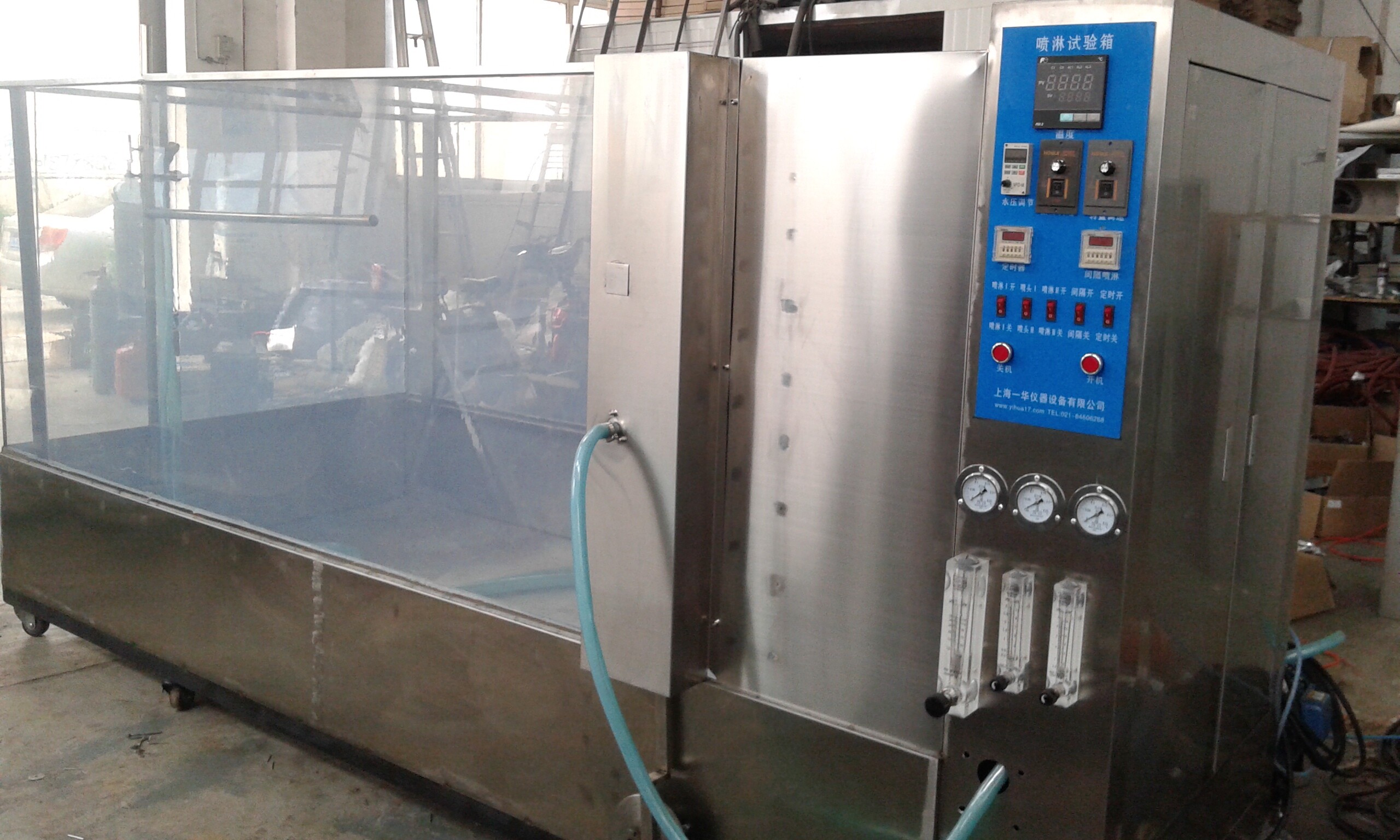

淋雨試驗箱
用途：確定設備在淋雨條件下，其外殼防止雨水滲透的能力和遭到淋進雨之后的工作效能
1、保護罩或保護殼防止?jié)B雨的有效性；
2、設備有淋雨暴露期間或之后滿足其性能要求的能力；
3、設備由于淋雨造成的物理損壞；
4、雨水排除系統是否有效。
| 設備型號 尺寸 | ||
| 設備型號 | 箱內尺寸（深×寬×高mm） | 外形尺寸（深×寬×高mm） |
| LY/YH-250 | 520×620×780 | 1060×1080×1740 |
| LY/YH-500 | 800×800×800 | 1350×1250×1380 |
| LY/YH-800 | 800×1000×1000 | 1350×1500×1930 |
| LY/YH-010 | 1000×1000×1000 | 1450×1500×1930 |
一、 淋雨試驗的主要參數：
1、 噴水孔徑：0.4-1.0mm
2、 噴嘴個數：16－20
3、 噴水孔間距：50mm
4、 噴水環半徑：R375mm
5、 噴水管管徑：20mm
6、 擺管擺角幅度：60、90、130
7、 擺速調節：無級調節
8、 淋雨水壓：3Kpa
9、 水流供水量：10公斤
10、 流量：24.5升/min
11、 試驗臺轉速：1~17r/min可調
12、 試驗臺面積：（訂貨說明）
13、 淋雨用水：當?shù)厍鍧嵉淖詠硭?/p>
二、 設計簡介：
1. 本防水試驗箱主要用于考核產品外殼/密封件在水試驗后或者在試驗中是否能保證該設備及元器件良好的工作性能和技術狀態。同時產品在運輸和使用的過程中可能受到浸水的影響，為產品技術標準提供引用依據。
2. 適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試樣的高溫及雨水溫度差所引起的大量進水。
三、 結構與材質
1、箱體材料：均為SUS304不銹鋼板制成，工作室或其它有接觸水的部分均為不銹鋼板或銅質材料制作。
2、水泵：提供有壓力的試驗水源
3、流量計：水流量計量
4、門：大屏可視化門，隨時觀察試驗狀況
5、減速機構：調速電機，OM，90W/100W
6、擺管擺動：通過電機/變頻器（施耐德）驅動減速器/偏心輪機構/齒條齒輪等機械傳動實現。利用變頻器調節次數（單位時間內）通過偏心機構調整所需要得角度。

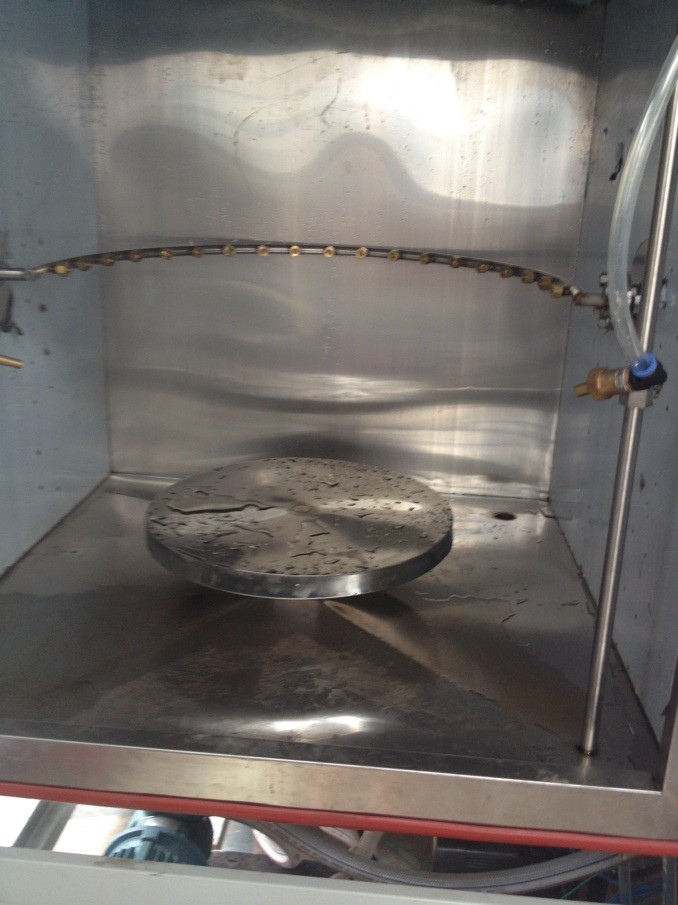

7、旋轉工作臺：臺面為PVC硬制班板（耐腐蝕板）電機帶動蝸輪減速機旋轉，用變頻器調速，調整合適的轉速。可以正反轉，時間以及轉速可調。
8、噴嘴：根據試件的大小，箱體的內容積決定擺管的彎曲半徑。噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足
9、供水箱：不銹鋼制儲水箱，低水位保護，排水閥，
10、下水道：設計在箱體底部可以迅速排放，不會積水。
11、預留外接電纜接口。
