壓力環境 : | 常壓 | 類型(通道位置) : | 直角式 |
連接形式 : | 螺紋 | 公稱通徑 : | DN15-DN100(mm) |
品牌 : | 橋詩閥門 | 材質 : | 碳鋼 |
適用介質 : | 蒸汽 | 流動方向 : | 單向 |
形態 : | y型 | 種類 : | 圓盤式 |
零部件及配件 : | 定位器 | 驅動方式 : | 熱力 |
標準 : | 國標 | 工作溫度 : | 常溫 |
型號 : | CS19H-16C |
產品介紹:

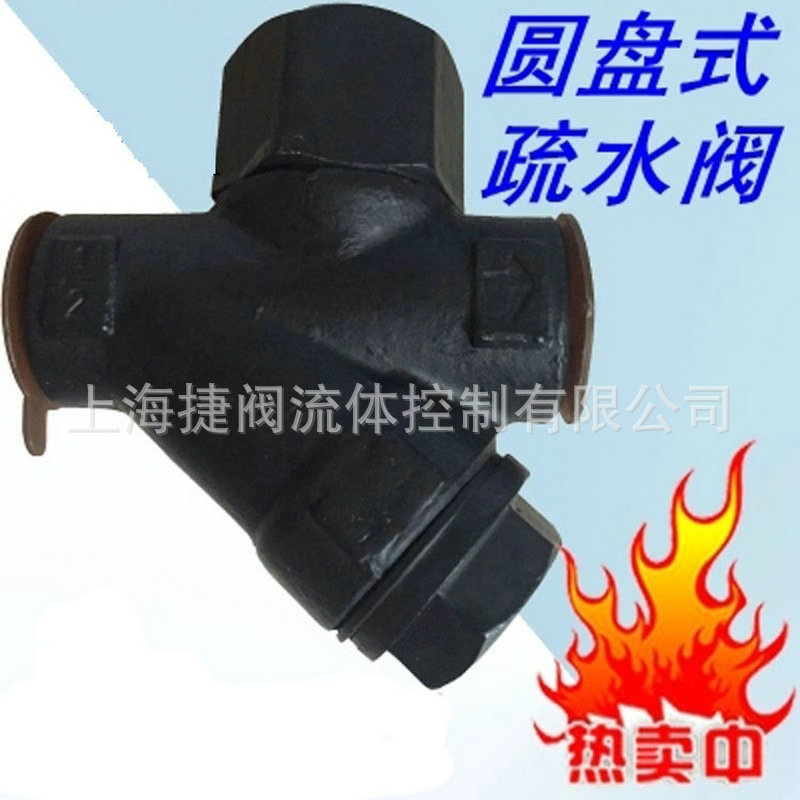

圓盤式蒸汽疏水閥是根據熱動力學原理,利用蒸汽和凝結水的熱動力學不同熱性,引起動能和勢能動靜壓變化,使動作件閥片上下壓差變化,啟動閥片開啟和關閉,從而達到阻 水目的。廣泛用于蒸汽主管道,伴熱管線、夾套鍋及各種小型蒸汽設備。
結構特點:
1、本閥結構結實、重量輕、體積小使用壓力范圍大,不需任何調節。
2、具有空 放裝置,迅速排除初時空氣、保證快速啟動。3、可承受過熱蒸汽、抗冰凍能力強,安裝位置不受限制,均能正常工作。?
要零件材料和性能參數 :
主要零部件材料表 Main parts materials | Parts零部件名稱 | Materials材料 |
Body/Bonnet閥體、閥蓋 | Carbon Steel/Stainless SteelA105碳鋼、不銹鋼 | |
Seat/Valve plate閥座、閥片 | Stainless Steel不銹鋼 | |
Fiter screen過濾網 | Stainless Steel不銹鋼 |
技術參數表 Technological parameter date:
Model產品型號 | Nominal diameter公稱通徑(DN) | Connection連接方式 | Pressure rating(MPa)使用壓力 | Max allowable 高允許溫度 | Extermal dimensions(mm)外型尺寸 | Re.weight參考重量 | |||
L | H1 | H2 | W | ||||||
CS19H(Y) | 15 | Thread Socker weld螺紋、承插焊 | 0.014.0 | 350 | 85 | 57 | 47 | 53 | 1.7 |
20 | |||||||||
25 | 95 | ||||||||
CS49H(Y) | 15 | Flange 法蘭 | 0.014.0 | 350 | 150 | 57 | 47 | 53 | 4.8 |
20 | 150 | ||||||||
25 | 160 | ||||||||
CS19H(北京式) | 15 | Thread Socker weld螺紋、承插焊 | 0.014.0 | 350 | 75 | 60 | 45 | 53 | 1.2 |
20 | 85 | 60 | 45 | 53 | 1.3 | ||||
25 | 95 | 60 | 45 | 53 | 1.5 | ||||
3250 | 130 | 75 | 45 | 70 | 4.2 | ||||
CS49H(北京式) | 1520 | Flange 法蘭 | 0.014.0 | 350 | 150 | 60 | 45 | 53 | 3.0 |
25 | 160 | 60 | 45 | 53 | 3.3 | ||||
3250 | 230 | 75 | 45 | 70 | 9.5 | ||||
CS49H-16c25c40c | 65 | Flange 法蘭 | 0.014.0 | 350 | 270 | 107 | 107 | 90 | 18 |
80 | 280 | 115 | 115 | 100 | 20 | ||||
100 | 320 | 120 | 120 | 120 | 22 ? |
