| 壓力環境 : | 常壓 | 類型(通道位置) : | 直角式 |
| 工作溫度 : | 常溫 | 型號 : | CS19W |
| 公稱通徑 : | DN25-1（mm） | 驅動方式 : | 手動 |
| 材質 : | 不銹鋼 | 流動方向 : | 單向 |
| 適用介質 : | 蒸汽 | 形態 : | 浮球式 |
| 品牌 : | 橋詩閥門 | 種類 : | 浮球式 |
| 零部件及配件 : | 定位器 | 標準 : | 國標 |
| 連接形式 : | 法蘭 |
?
一、CS19H熱動力式（圓盤式）儀表疏水閥結構特點：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾網和排污閥。
3、該閥運作靈敏可靠，排水量大。
二、CS19H熱動力式（圓盤式）儀表疏水閥工作原理:
本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。
三、CS19H熱動力式（圓盤式）儀表疏水閥主要用途：
本閥門適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止水錘現象及其可能引起的故障。
四、CS19H熱動力式（圓盤式）儀表疏水閥特點：
1、結構簡單，安裝維修和和保養簡便。
2、動作可靠，壓力范圍大，漏汽率<3。
3、適用蒸汽主管，蒸汽測量儀表，蒸汽熨斗以及高壓高溫管線。

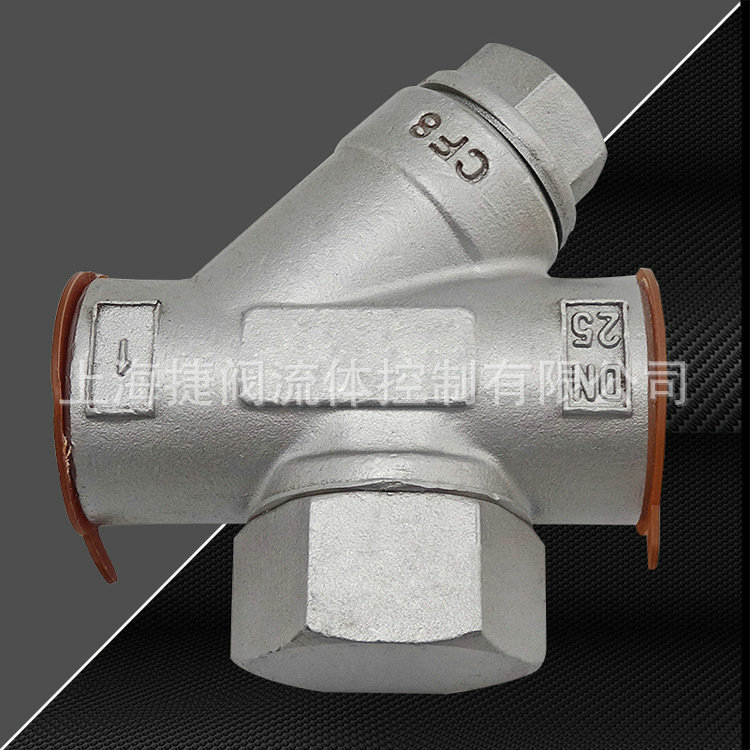

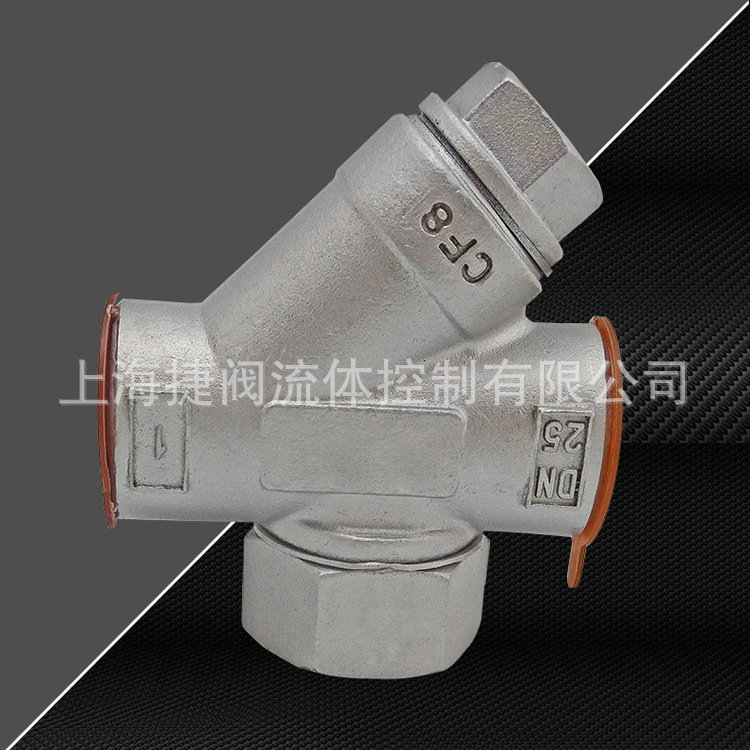

五、CS19H熱動力式（圓盤式）儀表疏水閥技術圖片：
六、CS19H熱動力式（圓盤式）儀表疏水閥主要外型尺寸及連接尺寸：
產品型號 | 口徑 （DN） | 連接方式 | 高允許溫度 | 閥體材質 | 外形尺寸 | |||
CS19W-16P | 6 | 螺紋 | 250 | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
CS19W-16P | 8 | 螺紋 | 250 | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
CS19W-16P | 10 | 螺紋 | 250 | 0Cr18Ni9 | 52 | 58 | 35 | 23 |
SLZ熱動力型 | 6 | 螺紋 | 250 | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
SLZ熱動型 | 8 | 螺紋 | 250 | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
SLZ熱動型 | 10 | 螺紋 | 250 | 0Cr18Ni9 | 52 | 37 | 26 | 11 |
七、CS19H熱動力式（圓盤式）儀表疏水閥主要外型尺寸及連接尺寸：?
型號 | BNF1 | BNF2 | ||||||
連接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | ||
通徑 | 15 | 20 | 25 | 15 | 20 | 25 | ||
外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 | |
W | 63 | 63 | 63 | 63 | 63 | 63 | ||
重量（Kg） | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 ? | ||
