型號 : | J41H-64C | 流動方向 : | 單向 |
外形 : | 中型 | 公稱通徑 : | 15-200(mm) |
壓力環境 : | 常壓 | 品牌 : | 捷閥 |
3C閥門類別 : | 工業 | 材質 : | 鑄鋼 |
驅動方式 : | 手動 | 適用介質 : | 蒸汽 |
類型(通道位置) : | 直動式 | 連接形式 : | 法蘭 |
工作溫度 : | 高溫 | 零部件及配件 : | 手輪 |
標準 : | 國標 | 形態 : | 角式 |

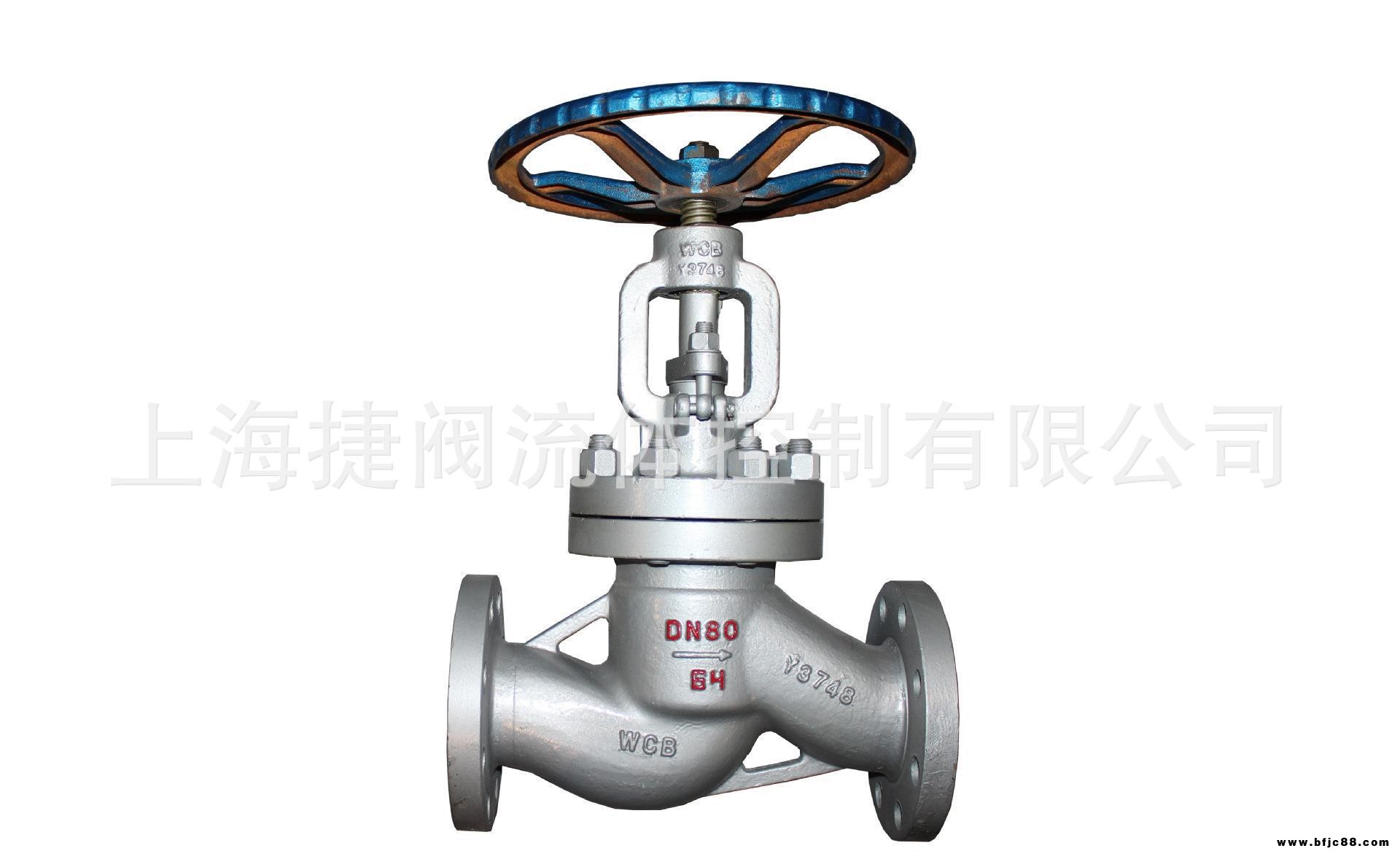

J41H(Y,W)型鋼制楔式截止閥
型號: J41H,J41W,J41Y 材質: WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 連接形式:法蘭 公稱通徑: DN50500 適用介質:水、蒸氣、石油化工、腐蝕性介質等 壓力環境: 1.616.0MPa 工作溫度: -29425 ??? -46200 流動方向:單向 驅動方式:手動 類型 ( 通道位置 ) :直通 標準: GB/T12235? 密封形式:硬密封產品型號: J41H/Y?
產品名稱:?國標截止閥?
產品特點: 主要用來接通或截斷管路中的介質,一般不用來調節流量,但適用的壓力范圍很廣。
J41Y 型 PN16PN160?截止閥:手動、法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16PN160,閥體材料為碳素鋼(J41Y-16C160C)、0Cr18Ni9 系不銹鋼(J41Y-16P160P)、0Cr17Ni12Mo2 系不銹鋼(J41Y-16R160R)、1Cr5Mo 鉻鉬鋼(J41Y-16I160I)的截止閥。
產品性能參數
?
型號PN工作壓力 / MPa適用溫度 / 適用介質
J41Y-16C160C | 16160 | 1.616.0 | 425 | 水、蒸汽、油品 |
J41Y-16P160P | 150 | 弱腐蝕性介質 | ||
J41Y-16R160R | 腐蝕性介質 | |||
J41Y-16I160I | 550 | 油品、蒸汽 |
?
產品零部件材料
?
型號材料閥體、閥蓋閥桿密封面填料
J41Y-16C160C | 碳素鋼 | 鉻不銹鋼 | 棧焊硬基合金 | 、石墨、柔性石墨、聚四氟乙烯 |
J41Y-16P160P | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | ||
J41Y-16R160R | ||||
J41Y-16I160I | 鉻鉬合金鋼 | 鉻鉬合金鋼 |
?

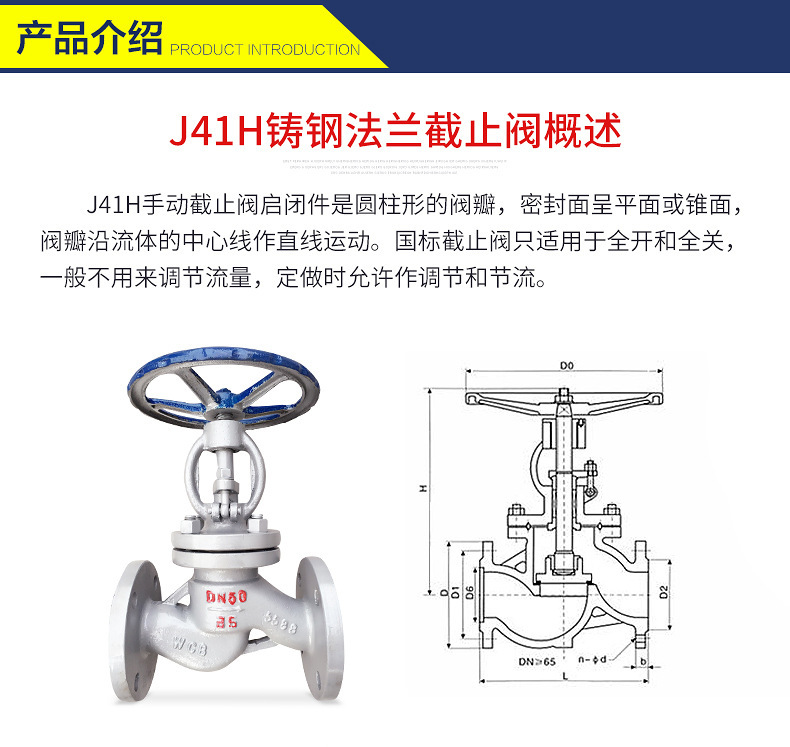

?J41Y- PN64 截止閥產品外形及結構尺寸
?
DNLDD1D2bz×?dHD0重量/KG
15 | 170 | 105 | 75 | 55 | 18 | 4×?14 | 148 | 100 | 5 |
20 | 190 | 125 | 90 | 68 | 20 | 4×?18 | 150 | 100 | 6 |
25 | 210 | 135 | 100 | 78 | 22 | 4×?18 | 175 | 120 | 8 |
32 | 230 | 150 | 110 | 82 | 24 | 4×?23 | 200 | 140 | 11 |
40 | 260 | 165 | 125 | 95 | 24 | 4×?23 | 231 | 160 | 14 |
50 | 300 | 175 | 135 | 105 | 26 | 4×?23 | 262 | 180 | 18 |
65 | 340 | 200 | 160 | 130 | 28 | 8×?23 | 450 | 320 | 48 |
80 | 380 | 210 | 170 | 140 | 30 | 8×?23 | 485 | 360 | 56 |
100 | 430 | 250 | 200 | 168 | 30 | 8×?25 | 537 | 400 | 75 |
150 | 550 | 340 | 280 | 240 | 38 | 8×?34 | 646 | 450 | 175 |
?
J41Y 型 PN100 截止閥產品外形及結構尺寸
?
DNLDD1D2bz×?dHD0重量/KG
10 | 170 | 100 | 70 | 50 | 20 | 4×?14 | - | 100 | 5.7 |
15 | 170 | 105 | 75 | 55 | 20 | 4×?14 | 195 | 120 | 10 |
20 | 190 | 125 | 90 | 68 | 22 | 4×?18 | 228 | 120 | 13.5 |
25 | 210 | 135 | 100 | 78 | 24 | 4×?18 | 250 | 160 | 14 |
32 | 230 | 150 | 110 | 82 | 24 | 4×?23 | 326 | 200 | 14.3 |
40 | 260 | 165 | 125 | 95 | 26 | 4×?23 | 359 | 240 | 29.5 |
50 | 300 | 195 | 145 | 112 | 28 | 4×?25 | 414 | 280 | 48.5 |
65 | 340 | 220 | 170 | 138 | 32 | 8×?25 | 434 | 320 | 65 |
80 | 380 | 230 | 180 | 148 | 34 | 8×?25 | 547 | 400 | 92 |
100 | 430 | 265 | 210 | 172 | 38 | 8×?30 | 621 | 450 | 107 |
125 | 500 | 310 | 250 | 210 | 42 | 8×?34 | - | - | - |
150 | 550 | 350 | 290 | 250 | 46 | 12×?34 | 840 | - | 310 |
200 | 650 | 430 | 360 | 312 | 54 | 12×?41 | 925 | - | 590 |
250 | 775 | 500 | 430 | 382 | 60 | 12×?41 | 1015 | - | 850 |
300 | 900 | 585 | 500 | 442 | 70 | 12×?48 | 1200 | - | 1040 |
?
J41Y 型 PN160 截止閥產品外形及結構尺寸
?
DNLDD1D2bz×?dHD0重量/KG
15 | 170 | 110 | 75 | 52 | 24 | 4×?18 | 148 | 156 | 4.64 |
20 | 190 | 130 | 90 | 62 | 26 | 4×?23 | 156 | 161 | 7.42 |
25 | 210 | 140 | 100 | 72 | 28 | 4×?23 | 175 | 187 | 10.1 |
32 | 230 | 165 | 115 | 85 | 30 | 4×?25 | 200 | 214 | 12.3 |
40 | 260 | 175 | 125 | 92 | 32 | 4×?27 | 231 | 252 | 15.2 |
50 | 300 | 215 | 165 | 132 | 36 | 8×?25 | 262 | 291 | 29.7 |
