| 適用介質 : | 蒸汽 | 類型(通道位置) : | 直動式 |
| 工作溫度 : | 高溫 | 型號 : | J61Y/H-100、200、250、320 |
| 驅動方式 : | 手動 | 品牌 : | 捷閥 |
| 壓力環境 : | 常壓 | 零部件及配件 : | 手輪 |
| 材質 : | 碳鋼 | 公稱通徑 : | 15-50（mm） |
| 流動方向 : | 單向 | 標準 : | 國標 |
| 3C閥門類別 : | 工業 | 形態 : | 旋塞式 |
| 連接形式 : | 焊接 | 外形 : | 大型 |
主要特點及用途
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
制造驗收技術標準
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。 主要性能和使用規范：
| 產品型號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 公作溫度 | 適用介質 | |||||
| 客體強度 | 密封 | P54 | P55 | P57 | ||||||
| J61H(Y)-100 | 10 | 15 | 11 | / | / | / | 425 | 水、蒸汽、油品 | ||
| J61H(Y)-200 | 20 | 30 | 22 | / | / | / | ||||
| J61H(Y)-250 | 25 | 38 | 28 | / | / | / | ||||
| J61H(Y)-320 | 32 | 48 | 36 | / | / | / | ||||
| J61Y-P54/100V | 20 | 30 | 22 | 10 | / | / | 540 | 蒸汽 | ||
| J61Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | 550 | |||
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | 570 | |||
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||||
主要零件材料：
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
| J61H型 J961H型 | 25、WCB | 25、WCB | 鉻不銹鋼 | 25 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 可鏈鑄鐵 | 優質碳鋼 鉻鉬鋼 |
| J61H型 J961H型 | 25、WCB | 25、WCB | 鉻不銹鋼 | 25 | 硬質合金 | ||||
| J61Y-P54型 J961Y-P54型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 25Cr2MoV | 12Cr1MoV | 硬質合金 | ||||
| J61Y-P55型 J961Y-P55型 | 12Cr1MoV WC6 | 12Cr1MoV WC6 | 25Cr2MoV | 12Cr1MoV | 硬質合金 | ||||
| J61Y-P57型 J961Y-P57型 | 12Cr1MoV WC6、WC9 | 12Cr1MoV WC6、WC9 | 25Cr2MoV | 12Cr1MoV | 硬質合金 |

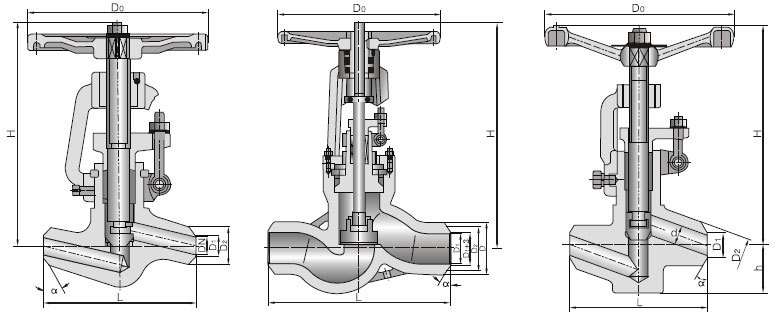

樣圖：
主要尺寸：
| 公稱通徑 | 主要外形尺寸和I連接尺寸（mm) | ||||||
| L | D1 | D2 | D3 | α970 | H | Do | |
| J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | |||||||
| 10 | 120 | 12 | 25 | ／ | 37.5° | 185 | 140 |
| 15 | 150 | 17 | 36 | ／ | 37.5° | 247 | 200 |
| 20 | 170 | 22 | 42 | ／ | 37.5° | 248 | 200 |
| 25 | 170 | 26 | 42 | ／ | 37.5° | 248 | 240 |
| 32 | 180 | 31 | 44 | ／ | 37.5° | 248.5 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 82 | ／ | 32° | 450 | 320 |
| 65 | 330 | 69 | 100 | 110 | 32° | 669 | 400 |
| 80 | 470 | 84 | 108 | 130 | 32° | 669 | 450 |
| 100 | 560 | 107 | 144 | 165 | 32° | 755 | 500 |
| J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V | |||||||
| 10 | 120 | 12 | 28 | ／ | 37.5° | 189 | 140 |
| 15 | 150 | 17 | 40 | ／ | 37.5° | 250 | 200 |
| 20 | 170 | 22 | 46 | ／ | 37.5° | 252 | 200 |
| 25 | 170 | 26 | 46 | ／ | 37.5° | 254 | 240 |
| 32 | 180 | 31 | 49 | ／ | 37.5° | 254 | 280 |
| 40 | 230 | 38 | 60 | ／ | 37.5° | 440 | 280 |
| 50 | 350 | 50 | 90 | ／ | 32° | 455 | 320 |
| 65 | 330 | 69 | 104 | 110 | 32° | 630 | 400 |
| 80 | 470 | 84 | 110 | 140 | 32° | 672 | 450 |
| 100 | 560 | 107 | 148 | 170 | 32° | 761 | 500 |
