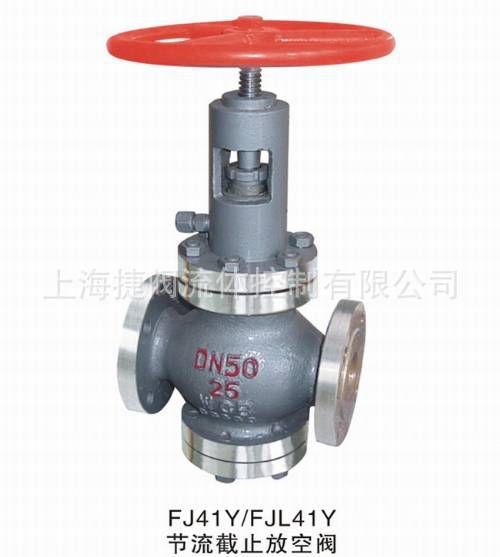

FJ41YF-16C節流截止閥放空閥的簡單介紹
節流截止放空閥預過濾雙密封副節流截止放空閥是一種放空專用閥門,具有密封可靠,耐沖蝕,使用壽命長(使用壽命比一般節流、截止閥高數位),標準化通用化程度高,抗硫性能優良,節能效果明顯等?
FJ41YF-16C節流截止閥放空閥的詳細信息
FJ41YF-16C FJ41YF-25C FJ41YF-40 FJ41YF-64C FJ41YF-100C節流截止閥放空閥詳細介紹
節流截止放空閥、閥套式排污閥系列預過濾雙密封副節流截止放空閥是一種放空專用閥門,具有密封可靠,耐沖蝕,使用壽命長(使用壽命比一般節流、截止閥高數位),標準化通用化程度高,抗硫性能優良,節能效果明顯等優點。該閥是石油、天然氣、石化及冶金、電力系統放空部位對零泄漏及使用壽命要求高的場合的理想閥門。
FJ41YF-16C節流截止閥放空閥主要性能規范:
壓力等級 | 常溫下壓力試驗(MPa) | 適用溫度 | 適用介質 | |||||||||||
密封 | 上密封 | 殼體 | 氣體密封 | “G”型 | “D”型 | 普通型 | 抗硫型 | 基本型 | ||||||
公稱壓力PN(MPa) | 1.6 | 1.76 | 1.76 | 2.4 | 0.6 | -29250 | -46121 | -29121 | 含H 2 S和Co 2 500Mg/m 3 的介質 | 石油、天然氣、水等 | ||||
2.5 | 2.75 | 2.75 | 3.75 | 0.6 | ||||||||||
4.0 | 4.4 | 4.4 | 6.0 | 0.6 | ||||||||||
6.4 | 7.04 | 7.04 | 9.6 | 0.6 | ||||||||||
10.0 | 11.0 | 11.0 | 15.0 | 0.6 | ||||||||||
16.0 | 17.6 | 17.6 | 24.0 | 0.6 |
FJ41YF-16C節流截止閥放空閥產品結構特點:
1、本閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損,雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封,有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔,活塞式密封,保證了啟/閉全壓差條件下穩定操作,開啟輕便靈活、啟閉扭矩小。
5、節流截止放空閥和雙作用式節流閥同時具有節流與截止(密封為零泄漏)作用節流部位與密封面分開,以減小氣流對密封的沖刷。
6、雙作用式節流截止閥還具有多級節流功能,節流壓差大,能適用于高壓下的節流與截止。
7、填料采用帶自密封能力的V形填料結構,無需調節,開、關極為輕便。填料函處設有輔助密封油脂注入結構,使閥門填料密封性能可靠。
8、本閥門可以進行在線維修,管線可以帶壓狀態下更換填料等一系列易損件。
9、本閥在閥門的底部設置了較大的排污孔,必要時要以打開,清理閥內污物。
節流截止閥
1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上,形成一道硬質密封,同時嵌在閥瓣上的軟質密封與閥座端面緊壓,形成 道密封,雙質密封結構保證了閥門的零泄漏,再由于閥瓣開設了平衡孔,使閥門在關閉、開啟時,閥瓣受到較小的作用力,也使閥門開啟、關閉時具有較小的力矩。
2、緩壓狀態:閥瓣底端離開閥座密封面時,由于閥瓣底端面接近籠形套開糟處底邊緣,此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓,從而達到緩和作用。
3、節流狀態:閥瓣底羰離開閥座,進一步開啟,小閥瓣形成一級節流,高速流體經緩壓節流后直接流向小閥瓣與閥套開糟處形成窗口流道,達到二級節流,由于閥套窗口邊緣是節流面,高壓介質直接沖刷節流通道時,閥瓣底端由于介質向改變產生渦流,緩減了介質地閥瓣的直接沖刷,從而閥座密封也避開了介質的直接沖刷,同時由于閥瓣密封面是錐形的,可以吹掃閥座密封面上的污物及雜質,保護密封面,從而延長閥門的使用壽命。
4、全開狀態:閥瓣處于全開啟狀態時,整個閥門處于全放空狀態,流體在冷門中的阻力較小,縮短了放空時間,提高了閥門的放空效果。
雙作用節流截止閥
1、常閉狀態:閥瓣硬密封付壓在閥座凸臺上,形成一道硬質密封,同時嵌在閥瓣上的軟質密封與閥座端面緊壓,形成 道密封,雙質密封結構保證了閥門的零泄漏,再由于閥瓣開設了平衡孔,使閥門在關閉、開啟時,閥瓣受到較小的作用力,也使閥門開啟、關閉時具有較小的力矩。
2、緩壓狀態:閥瓣底端離開閥座密封面時,由于閥瓣底端面接近籠形套開糟處底邊緣,此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓,從而達到緩和作用。
3、節流狀態:閥瓣底羰離開閥座,進一步開啟,小節流頭處形成一級節流,高速流體經緩壓節流后直接流向小閥瓣,由于閥套窗口邊緣是 終節流面,高壓介質直接沖刷節流通道時,閥瓣底端由于介質向改變產生渦流,緩減了介質地閥瓣的直接沖刷,從而閥座密封也避開了介質的直接沖刷,同時由于閥瓣密封面是錐形的,可以吹掃閥座密封面上的污物及雜質,保護密封面,從而延長閥門的使用壽命。
4、全開狀態:閥瓣處于全開啟狀態時,整個閥門處于全放空狀態,流體在冷門中的阻力較小,縮短了放空時間,提高了閥門的放空效果。
?
?
FJ41YF-16C節流截止閥放空閥要零件的材料說明:
?
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 雙頭螺柱 | 35CrMo | 14 | 閥蓋 | 25 |
2 | 螺母 | 35 | 15 | 下填料墊 | 1Cr13 |
3 | 底蓋 | 20 | 16 | 中填料 | PTFE |
4 | O形圈 | NBR | 17 | 中填料 | NBR |
5 | 閥體 | WCB | 18 | 上填料墊 | 1Cr13 |
6 | 閥座 | 20+ENP | 19 | 隔環 Spacing ring | PTFE |
7 | 內六角圓柱頭螺釘 | 35 | 20 | 填料壓蓋 | 45 |
8 | 壓板 Pressing plate | 20 | 21 | 支架 Yoke | WCB |
9 | 密封圈 | NBR | 22 | 閥桿螺母 | ZQAL9-4 |
10 | 芯套 | 20+ENP | 23 | 手輪 | 20 |
11 | 閥瓣 | 2Cr13+Ni60 | 24 | 螺母 | 35 |
12 | 鋼球 | Gcr15 | 25 | 注脂閥 | 25+鍍鋅(組件) |
13 | 閥桿 | 2Cr13 |
三、TFJ41YF-16C節流截止閥放空閥技術圖片:
四、FJ41YF-16C節流截止閥放空閥性能規范:
?
壓力等級 | 常溫試驗壓力mpa | 適用溫度 | 適用介質 | |||||||
殼體 | 密封 | 上密封 | 氣體低壓密封 | g型 | d型 d | 普通 | 抗硫型 | 普通 | ||
公稱壓力 mpa | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29250 | -45121 | -29121 | 含h2s和 co2>500mg/m3 的介質 | 石油、天然氣、 水等 |
2.5 | 3.8 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
16.0 | 24.0 | 17.6 | 17.6 | 0.6 |
五、FJ41YF-16C節流截止閥放空閥采用標準:
?
?
設計標準 | gb/t 12235 | |
結構長度 | 法蘭連接 | gb/t 12221 |
對焊連接 | gb/t 15188.1 | |
連接法蘭 | jb/t79gb/t9113 | |
對焊端 | gb/t 12224 | |
試驗和檢驗 | jb/t9092 |
?
六、FJ41YF-16C節流截止閥放空閥主要零件材料:?
序號 | 零件名稱 | 材質 |
1 | 雙頭螺柱 | 35crmo |
2 | 螺母 | 35 |
3 | 底蓋 | 20 |
4 | o形圈 | nbr |
5 | 閥體 | wcb |
6 | 排污套 | 1cr18ni9 |
7 | 慮網 | 1cr18ni9 |
8 | 閥座 | 20+ni45 |
9 | 內六角圓柱頭螺釘 | 35 |
10 | 壓板 | 20 |
11 | 密封圈 | nbr |
12 | 芯套 | 20+enp |
13 | 閥瓣 | 2cr13+ni60 |
14 | 鋼球 | gcr15 |
15 | 閥桿 | 2cr13 |
16 | 閥蓋 | 25 |
17 | 下填料墊 | 1cr13 |
18 | 中填料 | ptfe |
19 | 中填料 | nbr |
20 | 上填料墊 | 1cr13 |
21 | 隔環 | ptfe |
22 | 填料壓蓋 | 45 |
23 | 支架 | wcb |
24 | 閥桿螺母 | zqal9-4 |
25 | 手輪 | 20 |
26 | 螺母 | 35 |
27 | 注脂閥 | 25+鍍鋅(組件) |
?
七、FJ41YF-16C節流截止閥放空閥主要外形尺寸及重量、型號:ktp41y
| 尺寸mm | 重量(kg | ||||
l | h | h1 | d0 | |||
1.6 | 25 | 216 | 243 | 86 | 180 | 18 |
40 | 230 | 265 | 108 | 250 | 25 | |
50 | 230 | 346 | 115 | 250 | 28 | |
80 | 310 | 409 | 146 | 300 | 53 | |
100 | 350 | 433 | 163 | 300 | 62 | |
150 | 480 | 521 | 202 | 350 | 128 | |
200 | 600 | 594 | 292 | 350 | 168 | |
250 | 730 | 621 | 355 | 400 | 289 | |
2.5 | 25 | 216 | 243 | 86 | 180 | 18 |
40 | 230 | 265 | 108 | 250 | 25 | |
50 | 230 | 346 | 115 | 250 | 28 | |
80 | 310 | 409 | 146 | 300 | 57 | |
100 | 350 | 433 | 163 | 300 | 69 | |
150 | 480 | 521 | 202 | 350 | 145 | |
200 | 600 | 594 | 292 | 350 | 188 | |
250 | 730 | 621 | 355 | 400 | 315 | |
4.0 | 25 | 216 | 243 | 86 | 180 | 21 |
40 | 230 | 265 | 108 | 250 | 31 | |
50 | 230 | 346 | 115 | 250 | 35 | |
80 | 310 | 409 | 146 | 300 | 70 | |
100 | 350 | 433 | 163 | 300 | 85 | |
150 | 480 | 521 | 202 | 350 | 172 | |
200 | 600 | 594 | 292 | 350 | 219 | |
250 | 730 | 621 | 355 | 400 | 378 |
?
pn | dn | 尺寸mm | 重量kg | |||
l | h | h1 | d0 | |||
6.4 | 25 | 216 | 243 | 86 | 180 | 21 |
40 | 230 | 265 | 108 | 250 | 37 | |
50 | 230 | 346 | 115 | 250 | 42 | |
80 | 310 | 409 | 146 | 300 | 84 | |
100 | 350 | 433 | 163 | 300 | 100 | |
150 | 480 | 521 | 202 | 350 | 208 | |
200 | 600 | 594 | 292 | 350 | 265 | |
250 | 730 | 621 | 355 | 400 | 452 | |
10.0 | 25 | 230 | 245 | 78 | 200 | 30 |
40 | 260 | 265 | 106 | 250 | 44 | |
50 | 300 | 287 | 110 | 300 | 58 | |
80 | 380 | 409 | 152 | 350 | 98 | |
100 | 430 | 433 | 169 | 350 | 125 | |
150 | 559 | 531 | 225 | 400 | 245 | |
200 | 660 | 709 | 321 | 500 | 316 | |
250 | 787 | 817 | 399 | 500 | 540 | |
16.0 | 25 | 230 | 215 | 78 | 200 | 36 |
40 | 260 | 265 | 105 | 250 | 54 | |
50 | 300 | 237 | 110 | 300 | 69 | |
80 | 390 | 414 | 155 | 350 | 120 | |
100 | 450 | 440 | 175 | 350 | 150 |
?
?
八、FJ41YF-16C節流截止閥放空閥訂貨時請注明以下內容:
1.閥套排污閥產品名稱;
2.閥套排污閥產品型號;
3.閥套排污閥產品材質;
4.閥套排污閥產品壓力;
5.閥套排污閥產品使用介質;
6.閥套排污閥產品溫度;
7.如有特殊要求時請在訂購產品時注明。
