型號 : | H77X-16 | 驅動方式 : | 脈沖 |
材質 : | 鑄鐵 | 壓力環境 : | 常壓 |
結構形式 : | 升降式 | 加工定制 : | 是 |
公稱通徑 : | 100(mm) | 適用介質 : | 水 |
標準 : | 德標 | 連接形式 : | 對夾 |
流動方向 : | 單向 | 品牌 : | 捷閥 |
工作溫度 : | 高溫 | 種類 : | 升降式 |
類型(通道位置) : | 直動式 | 形態 : | 蝶式 |

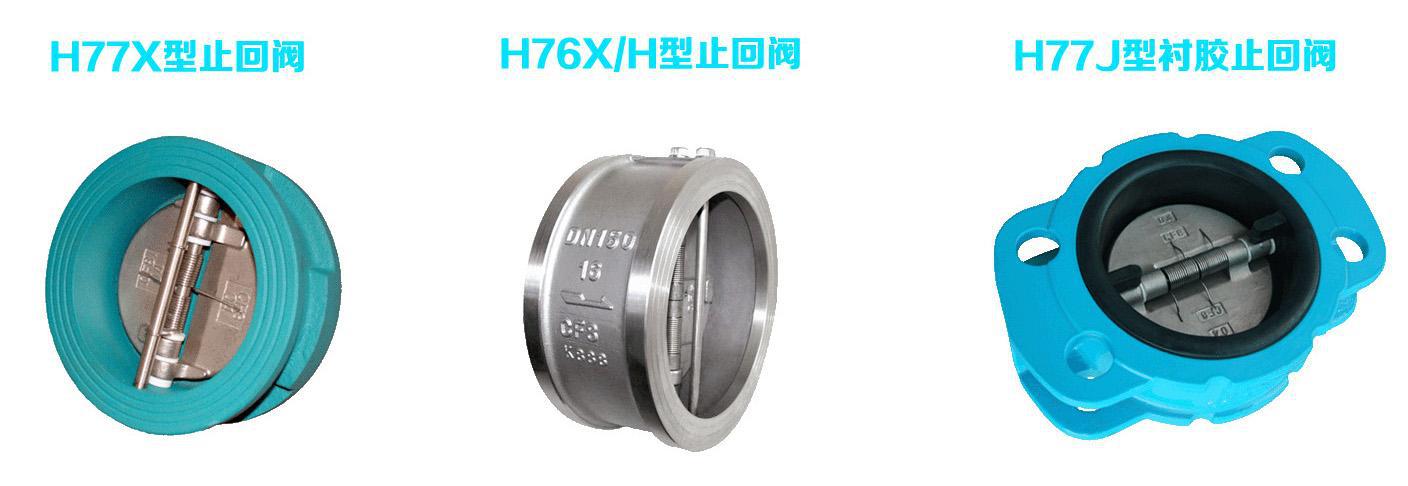

? H76W/H對夾式蝶形止回閥安裝在管路系統,其主要作用是防止介質倒流,止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥,這種傳統的止回閥體積笨大,流體阻力大,閥門關閉時水錘壓力高,安裝、維修難,使用壽命短。
我公司針對傳統結構止回閥存在的問題,以美國API標準和德國DIN標準為依據,結合我公司多年來在閥門試驗研究、開發設計、加工制造等方面的豐富經驗,研制開發了H76型對夾雙瓣旋啟式止回閥和H71型對夾式升降式止回閥系列產品,經石化、冶金、電力、輕工、食品等行業的企業和設備配套廠家的多年使用,效果良好,深受用戶好評。

H76W蝶式止回閥標準與規范: 1、設計與制造:API594、API6D、JB/T8937; ?2、結構長度:API594、API6D、DIN3202、JB/T8937 3、壓力-溫度等級:ANSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JT/T74; ?4、試驗與檢驗:API597、JB/T9092; ?5、配管法蘭:JB/T7490、GB/T91129124、HG2059220635、SH3406、ANSIB16.5、DIN25432548、GB/T13402、API605、ASMEB16.47。 結構特點: 1、?? 結構長度短,其結構長度只有傳統法蘭止回閥的1/41/8; 2、?? 體積小、重量輕,其重量只有傳統法蘭止回閥的1/41/20; 3、?? 閥瓣關閉快速,水錘壓力小; 4、?? 水平管道或垂直管道均可使用,安裝方便; 5、?? 流道通暢、流體阻力小; 6、?? 動作靈敏、密封性能好; 7、?? 閥瓣行程短、關閥沖擊力小; 8、?? 整體結構、簡單緊湊、造型美觀; 9、?? 使用壽命長、可靠性高。 旋啟式止回閥特性對比:
?
結構 形式 | H76型對夾式雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟式止回閥 |
水錘 壓力 | 水,閥瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大,閥瓣行程長,需要較長的關閉時間 |
H76型的水錘壓力只有H44型的1/21/5 |
尺寸 重量 | 結構長度很短、體積小、重量輕。? 為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價 | 結構長度很長,體積笨大,重量很重 |
H76型的結構長度只有H44型的1/41/6,H76型的重量只有H44型的1/41/10 |
流體 阻力 | 小,流體阻力系數ξ為2.60.7。? 隨著閥門口徑的增大,流體阻力系數減小。 | 小,流體阻力系數ξ為1.33,? 但低壓工況下,閥瓣不能完全開啟,流體阻力大。? 流體阻力隨著閥門口徑的增大而增大。 |
安裝 | 可水平安裝或垂直安裝,重量輕,不必為閥門設置支座。 | 可水平安裝或垂直安裝,? 大口徑閥門重量重,需設置支座 |
開啟 壓力 | 很小,閥瓣在很小的壓差下就能完全打開 | 較大,閥瓣在較大的壓差下才能完全打開 |
可靠性 | 閥門為整體結構,簡單緊湊。? 閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,可靠性高。 | 閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
?


?
| 公稱壓力 | PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa |
? | 型號 | H76H-C | H76W-P | H76W-P8 | H76W-P3 | H76W-R | H76W-R8 | H76W-R3 |
主要 零件 材料 | 閥 體 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
閥 瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M |
閥 軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
彈 簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
適用 工況 | 適用介質 | 水、? 蒸汽、? 油品等 | 等腐蝕性介質 | 強氧化性? 介質 | 等腐蝕性介質 | 尿素等? 腐蝕性介質 |
適用溫度() | -29425 | -196540 | -196425 | -196540 | -196455 |
?
H76對夾式蝶形止回閥主要尺寸及重量: 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | 重量 (kg ) | 配管法蘭(供參考) | L | D | D3 | D2 | 螺栓孔中 心圓直徑D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 | 1.0 | 50 | 60 | 109 | 56 | 51 | 2 | 125 | 4 | M16 | 150 | 65 | 67 | 129 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | 80 | 73 | 144 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | 100 | 73 | 164 | 108 | 102 | 6 | 180 | 8 | M16 | 165 | 125 | 86 | 194 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | 150 | 98 | 220 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | 200 | 127 | 275 | 210 | 203 | 24 | 295 | 8 | M20 | 235 | 250 | 146 | 330 | 266 | 254 | 35 | 350 | 12 | M20 | 255 | 300 | 181 | 380 | 310 | 305 | 48 | 400 | 12 | M20 | 290 | 350 | 184 | 440 | 355 | 350 | 78 | 460 | 16 | M20 | 295 | 400 | 191 | 492 | 405 | 400 | 106 | 515 | 16 | M24 | 310 | 450 | 203 | 542 | 455 | 450 | 135 | 565 | 20 | M24 | 325 | 500 | 219 | 597 | 505 | 500 | 165 | 620 | 20 | M24 | 345 | 600 | 222 | 698 | 605 | 600 | 260 | 725 | 20 | M27 | 355 | 700 | 305 | 811 | 700 | 695 | 360 | 840 | 24 | M27 | 440 | 800 | 305 | 918 | 800 | 796 | 540 | 950 | 24 | M30 | 450 | 900 | 368 | 1018 | 903 | 898 | 620 | 1050 | 28 | M30 | 520 | 1000 | 432 | 1124 | 1055 | 1050 | 880 | 1160 | 28 | M33 | 590 | 1200 | 524 | 1340 | 1205 | 1200 | 1380 | 1380 | 32 | M36 | 695 | 1.6 | 50 | 60 | 109 | 56 | 51 | 2 | 125 | 4 | M16 | 150 | 65 | 67 | 129 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | 80 | 73 | 144 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | 100 | 73 | 164 | 108 | 102 | 6 | 180 | 8 | M16 | 165 | 125 | 86 | 194 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | 150 | 98 | 220 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | 200 | 127 | 275 | 210 | 203 | 24 | 295 | 12 | M20 | 235 | 250 | 146 | 332 | 266 | 254 | 37 | 355 | 12 | M24 | 265 | 300 | 181 | 387 | 310 | 305 | 50 | 410 | 12 | M24 | 305 | 350 | 184 | 447 | 355 | 350 | 80 | 470 | 16 | M24 | 310 | 400 | 191 | 498 | 405 | 400 | 110 | 525 | 16 | M27 | 330 | 450 | 203 | 558 | 455 | 450 | 145 | 585 | 20 | M27 | 345 | 500 | 219 | 618 | 505 | 500 | 180 | 650 | 20 | M30 | 370 | 600 | 222 | 732 | 605 | 600 | 280 | 770 | 20 | M33 | 380 | 700 | 305 | 802 | 700 | 695 | 380 | 840 | 24 | M33 | 470 | 800 | 305 | 912 | 800 | 796 | 560 | 950 | 24 | M36 | 475 | 900 | 368 | 1012 | 903 | 898 | 640 | 1050 | 28 | M36 | 545 | 1000 | 432 | 1126 | 1055 | 1050 | 900 | 1170 | 28 | M39 | 620 | 1200 | 524 | 1340 | 1205 | 1200 | 1400 | 1390 | 32 | M45 | 735 | H76對夾式蝶形止回閥主要尺寸及重量: 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | 重量 (kg ) | 配管法蘭(供參考) | L | D | D3 | D2 | 螺栓孔中 心圓直徑D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 | 2.5 | 50 | 60 | 109 | 56 | 51 | 2 | 125 | 4 | M16 | 150 | 65 | 67 | 129 | 73 | 65 | 3 | 145 | 8 | M16 | 160 | 80 | 73 | 144 | 88 | 80 | 4 | 160 | 8 | M16 | 170 | 100 | 73 | 168 | 108 | 102 | 6 | 190 | 8 | M20 | 180 | 125 | 86 | 196 | 132 | 127 | 8 | 220 | 8 | M24 | 205 | 150 | 98 | 224 | 160 | 152 | 14 | 250 | 8 | M24 | 220 | 200 | 127 | 284 | 210 | 203 | 27 | 310 | 12 | M24 | 255 | 250 | 146 | 341 | 266 | 254 | 42 | 370 | 12 | M27 | 285 | 300 | 181 | 401 | 310 | 305 | 54 | 430 | 16 | M27 | 325 | 350 | 184 | 458 | 355 | 350 | 86 | 490 | 16 | M30 | 340 | 400 | 191 | 515 | 405 | 400 | 120 | 550 | 16 | M33 | 360 | 450 | 203 | 565 | 455 | 450 | 150 | 600 | 20 | M33 | 375 | 500 | 219 | 622 | 505 | 500 | 200 | 660 | 20 | M33 | 395 | 600 | 222 | 732 | 605 | 600 | 340 | 770 | 20 | M36 | 410 | 700 | 305 | 831 | 700 | 695 | 400 | 875 | 24 | M39 | 500 | 800 | 305 | 942 | 800 | 796 | 580 | 990 | 24 | M45 | 520 | 900 | 368 | 1040 | 903 | 898 | 660 | 1090 | 28 | M45 | 590 | 1000 | 432 | 1155 | 1055 | 1050 | 960 | 1210 | 28 | M52 | 675 | 1200 | 524 | 1365 | 1205 | 1200 | 1440 | 1420 | 32 | M52 | 790 | 4.0 | 50 | 60 | 109 | 58 | 51 | 3 | 125 | 4 | M16 | 150 | 65 | 67 | 129 | 73 | 65 | 4 | 145 | 8 | M16 | 160 | 80 | 73 | 144 | 88 | 80 | 6 | 160 | 8 | M16 | 170 | 100 | 73 | 168 | 108 | 102 | 8 | 190 | 8 | M20 | 180 | 125 | 86 | 196 | 132 | 127 | 13 | 220 | 8 | M24 | 205 | 150 | 98 | 224 | 160 | 152 | 16 | 250 | 8 | M24 | 220 | 200 | 127 | 291 | 210 | 203 | 28 | 320 | 12 | M27 | 270 | 250 | 146 | 353 | 266 | 254 | 49 | 385 | 12 | M30 | 300 | 300 | 181 | 418 | 310 | 305 | 76 | 450 | 16 | M30 | 345 | 350 | 222 | 475 | 355 | 350 | 114 | 510 | 16 | M33 | 400 | 400 | 232 | 547 | 405 | 400 | 190 | 585 | 16 | M36 | 425 | 450 | 264 | 572 | 455 | 450 | 200 | 610 | 20 | M36 | 470 | 500 | 292 | 626 | 505 | 500 | 260 | 670 | 20 | M39 | 505 | 600 | 318 | 745 | 608 | 600 | 404 | 795 | 20 | M45 | 575 | ? |
? |
