| 公稱通徑 : | 100 | 型號 : | JF98004 |
| 適用介質 : | 水 | 材質 : | 球墨鑄鐵 |
| 壓力環境 : | 常壓 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 先導式 | 標準 : | 國標 |
| 工作溫度 : | 常溫 | 零部件及配件 : | 配件 |
| 外形 : | 大型 | 驅動方式 : | 水力控制 |
| 流動方向 : | 單向 |
YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性。
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕
主要性能參數表
1、公稱壓力：1.0Mpa、1.6 Mpa、2.5 Mpa
2、 低動作壓力：0.04 Mpa
3、緩閉時間：360s（可調）
4、介質溫度：0805、適用介質：水
水力控制閥一般分為隔膜型和活塞型兩大類，兩者工作原理相同，它由一個主閥及其外裝之針閥、導閥、導管和壓力表組合而成并配合使用目的、功能及場所的不同而演變成遙控浮球閥、定水位閥、減壓閥、緩閉止回閥、流量控制閥、瀉壓/持壓閥、水力電動控制閥、水泵控制閥、緊急關閉閥等。
???工作原理：水力控制閥都是上下游壓力差P為動力，由導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉，或處于調節狀態

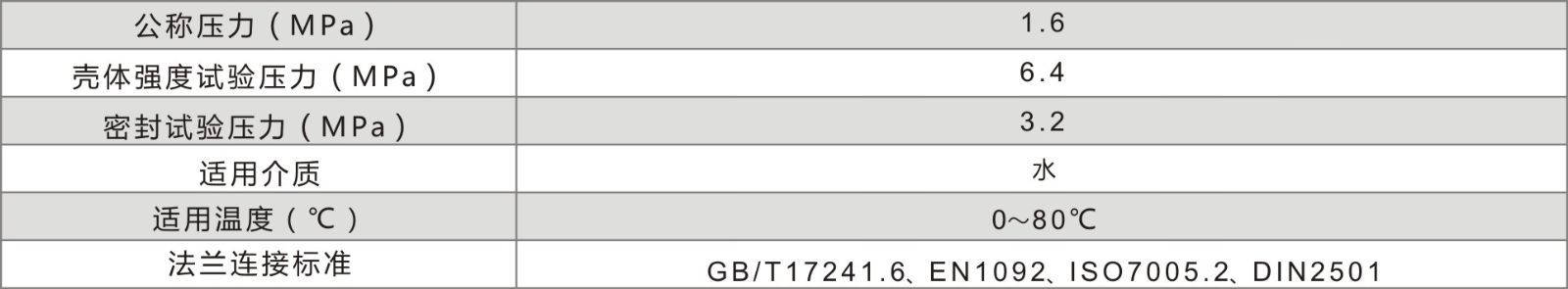

主要性能參數：
主要零件及材料：

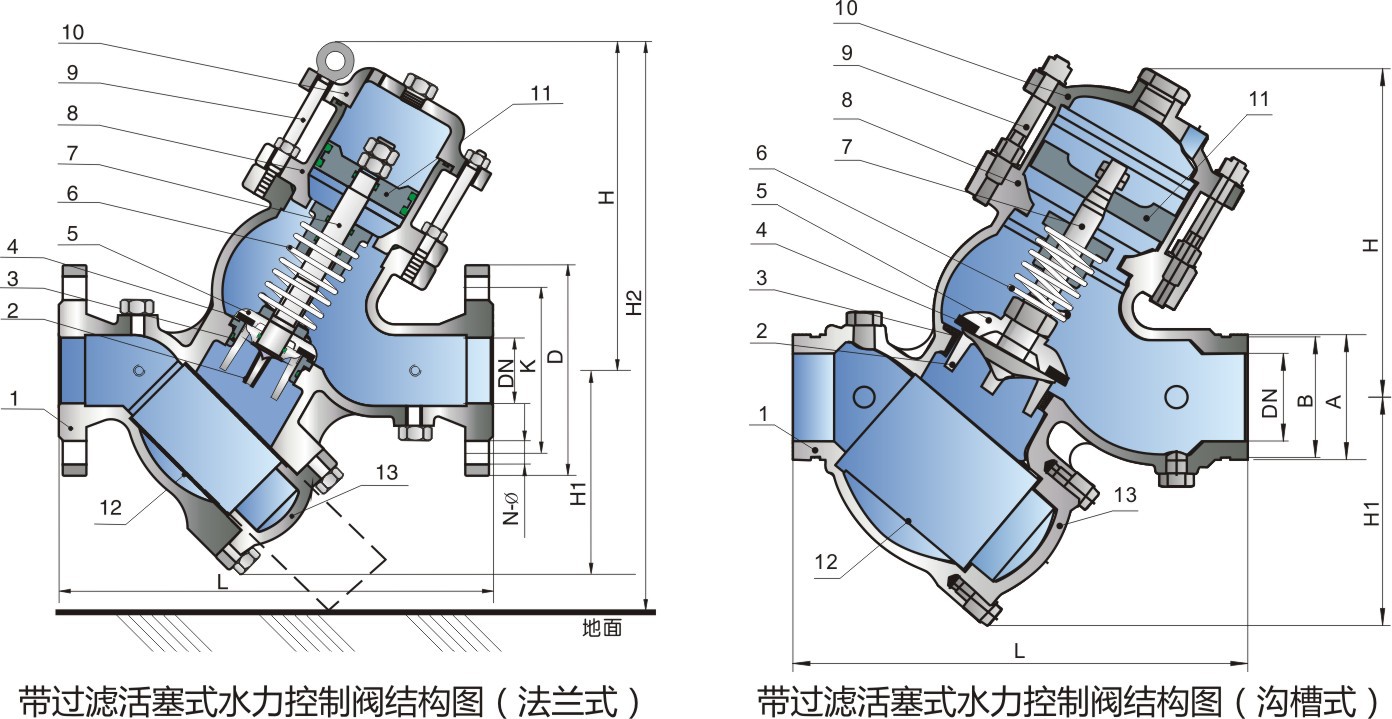

結構圖：

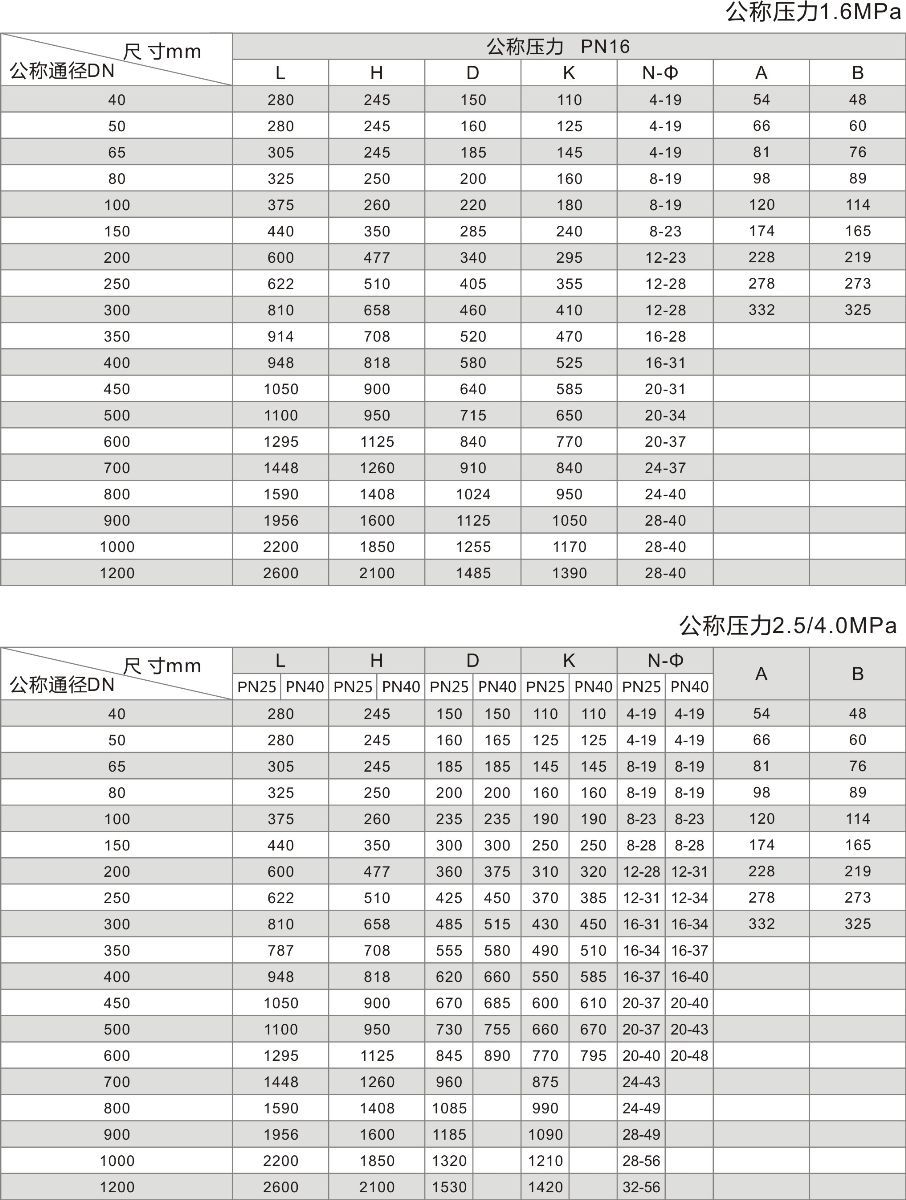

主要外形連接尺寸：
