結構形式 : | 旋啟式 | 公稱通徑 : | 150(mm) |
形態 : | 旋轉式 | 壓力環境 : | 常壓 |
加工定制 : | 是 | 適用介質 : | 水 |
品牌 : | 捷閥 | 工作溫度 : | 常溫 |
種類 : | SFCV橡膠瓣式 | 型號 : | HH44H、HH44X |
連接形式 : | 法蘭 | 流動方向 : | 單向 |
類型(通道位置) : | 直通式 | 材質 : | 球墨鑄鐵 |
驅動方式 : | 水力控制 | 標準 : | 國標 |
一、微阻緩閉止回閥概述:
HH44H、HH44X微阻緩閉止回閥又稱逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。適用于清凈介質,不宜用于含有固體顆粒和粘度較大的介質。
微阻緩閉止回閥用于給排水管道,安裝在是水泵出口處用來防止介質逆流和消除破環性水錘,并能有效地減少閥門關閉水錘壓力,可保障官網安全運行,它具有閥瓣輕、開度大、節電效果顯著,流體阻力小,水錘消除機構設計新穎,密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。主要零件材質如下:
零件名稱 | 材質 |
閥體 | 鑄鐵、鑄鋼、不銹鋼 |
閥蓋 | 鑄鐵、鑄鋼、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+橡膠 |
閥桿、活塞 | 不銹鋼 |
二、微阻緩閉止回閥主要零件材質:
零件名稱 | 閥體閥蓋 | 閥瓣 | 閥軸 |
材料 | 灰鑄鐵鑄鋼 | 橡膠組合件 | 不銹鋼 |
三、微阻緩閉止回閥主要技術參數:

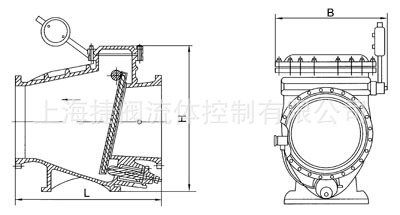

公稱壓力 (MPa) | 公稱通徑 DN(mm) | 尺寸 | | | L | H | B | 1.0 1.6 2.5 | 40 | 200 | 300 | 220 | 50 | 230 | 300 | 270 | 65 | 290 | 320 | 290 | 80 | 310 | 354 | 300 | 100 | 350 | 350 | 320 | 125 | 400 | 380 | 340 | 150 | 480 | 500 | 410 | 200 | 500 | 580 | 450 | 250 | 600 | 670 | 550 | 300 | 700 | 730 | 580 | 350 | 800 | 820 | 630 | 400 | 900 | 920 | 700 | 450 | 1000 | 950 | 800 | 500 | 1100 | 1100 | 900 | 600 | 1300 | 1200 | 990 | 700 | 1400 | 1550 | 1120 | 800 | 1500 | 1700 | 1300 | 900 | 1700 | 1800 | 1350 | |
