| 適用介質 : | 水 | 形態 : | 隔膜式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 品牌 : | 捷閥 | 公稱通徑 : | 50 |
| 連接形式 : | 法蘭 | 外形 : | 中型 |
| 類型(通道位置) : | 直通式 | 零部件及配件 : | 閥體 |
| 型號 : | 200X | 流動方向 : | 單向 |
| 材質 : | 鑄鐵 |
?200X減壓閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。閥門控制靈敏度高，安全可靠，調試簡便，使用壽命長。

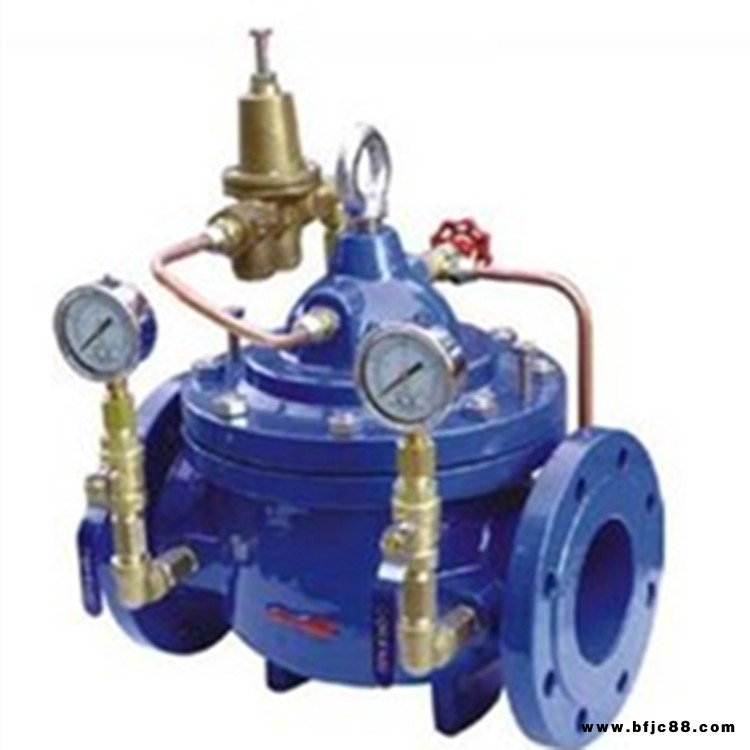

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
調節導閥彈簧即可設定出口壓力。
設備組成
水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管?p導閥?p針閥?p球閥和壓力表等組成。根據使用目的?p功能及場所的不同可演變成遙控浮球閥?p減壓閥?p緩閉止回閥?p流量控制閥?p泄壓閥?p水力電動控制閥、水泵控制閥等。 安裝要求 200X減壓閥前要安裝過濾器，并應便于排污的要求。 水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和 ... 但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準水力控制閥應用設計規程為基礎，結合本人的體會來闡述上述諸方面的問題。 主要技術參數?
| 公稱壓力 (Mpa) | 殼體試驗壓力 (MPa) | 密封試驗壓力 (MPa) | 高進口壓力 (MPa) | 出口可調壓力 (MPa) | 適用介質 | 介質溫度 () |
| 1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
| 2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
?
主要零件材料?
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 ?O型圈 | 橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不銹鋼 |
?
部件列表
1、導閥 2、主閥3、球閥4、壓力表5、針表主要外形連接尺寸
?
| DN | L | A | A1 | H | H1 | F | D mm | D1 mm | D2 mm | n-Φ d | ||||||||
| mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
| 20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
| 25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 |
| 32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 |
| 40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 150 | 110 | 110 | 110 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 |
| 50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 |
| 65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 |
| 80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 |
| 100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 |
| 125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 |
| 150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
| 200 | 585 | 530 | 255 | 675 | 450 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 |
| 250 | 650 | 623 | 300 | 730 | 470 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 |
| 300 | 800 | 700 | 340 | 760 | 490 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
| 350 | 860 | 840 | 415 | 840 | 526 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 |
| 400 | 960 | 880 | 430 | 910 | 570 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 |
| 450 | 1075 | 930 | 460 | 1030 | 610 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 |
| 500 | 1075 | 980 | 490 | 1135 | 665 | 830 | 670 | 715 | 760 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 |
| 600 | 1230 | 1060 | 530 | 1270 | 725 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 |
| 700 | 1650 | 1130 | 560 | 1460 | 865 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 |
| 800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 928 | 24-33 | 24-39 | 24-48 |
?
安裝示意圖
選用要點
（ 1 ）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。 （ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。 （ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。 （ 4 ）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。 （ 5 ）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。 （ 6 ）水利控制閥應設置在介質單向流動的管路上。 （ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。 （ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網 高位置 等存氣段 應設置自動排氣閥。 （ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。 （ 10 ）閥門安裝前應做強度和嚴密性試驗。 （ 11 ）閥門的強度和嚴密性試驗應符合以下規定。 A、閥門的強度試驗壓力為公稱壓力的1.5倍； B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍； C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏； D、閥門試驗持續時間按上表。?
