首頁 > 供應產品 > 大口徑氮封自力式調節閥V6000
大口徑氮封自力式調節閥V6000
產品: 瀏覽次數:736大口徑氮封自力式調節閥V6000
品牌: 捷閥
單價: 3510.00元/個
最小起訂量: 1 個
供貨總量:
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2023-04-04 21:35

詳細信息
適用介質 : 蒸汽,氮氣,各種高腐蝕化學介質,水,液化氣,空氣,氧氣, ,弱酸堿介質, ,油品 工作溫度 : 高溫
零部件及配件 : 閥體 流動方向 : 單向
型號 : V6000 品牌 : 捷閥
形態 : 柱塞式 材質 : 不銹鋼
類型(通道位置) : 直通式 公稱通徑 : 20(mm)
密封形式 : 軟密封型 加工定制 :
連接形式 : 法蘭 驅動方式 : 電磁
標準 : 國標 壓力環境 : 高壓

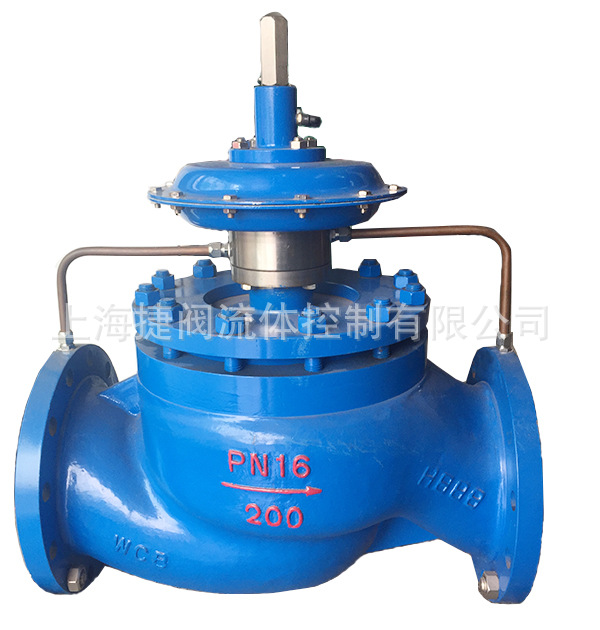

大口徑氮封自力式調節閥V6000示例圖1

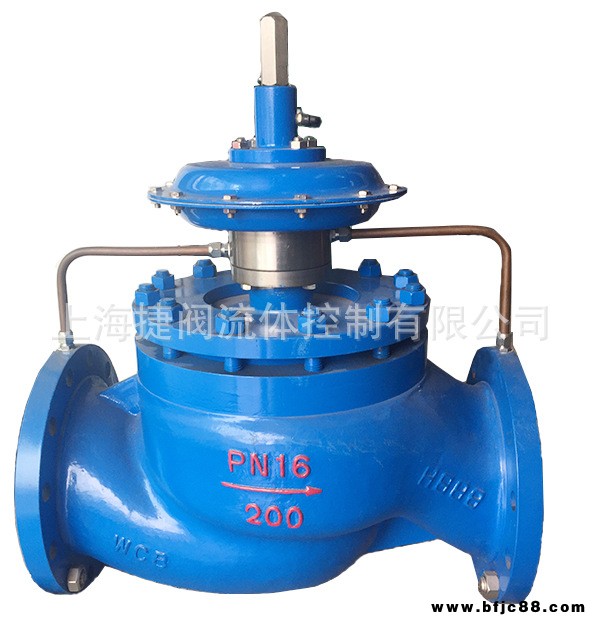

大口徑氮封自力式調節閥V6000示例圖2
大口徑氮封自力式調節閥V6000示例圖3
大口徑氮封自力式調節閥V6000示例圖4
大口徑氮封自力式調節閥V6000示例圖5


大口徑氮封自力式調節閥V6000示例圖6

?

?

? 自力式微壓氮封調節閥是一種無需外來能源,依靠被測介質自身壓力或流量的變化,按預先設定值,進行自動調節的控制裝置,是一種節能型儀表。它集監測、控制、執行諸多功能于一身,自成一個獨立的儀表控制系統。

? ? ? 自力式微壓氮封調節閥由于產品結構簡單體積小,使用安裝方便,維護工作量少等優點,特別適用于罐區儲存氮封控制的場合。據外國報道系統采用該產品,氣體使用效率比以前提高30%-40%,節能效果顯著。

? ? ? 自力式微壓氮封調節閥采用先導式指揮器技術,較采用雙膜頭結構型式的閥密封少、結構更加簡單易懂、動作更加靈敏(V6000閥桿與閥體間與密封墊)、保證設計值準確、調節精度更高。

? ? ? V6000型自力式微壓氮封調節閥采用了可調節的限流元件,可根據設計參數與實際工況的差,進行流通能力的調節。彌補由于實際工況需要減小閥門的流通能力,無需更換小口徑閥門,節約經費。

? ? ? 輕閥座可以使氮封閥達到設定值后閥門全關閉,減少閥門泄漏對氮封的影響,達到節約氮氣的作用。

大口徑氮封閥V6000主要技術參數:

公稱直徑(DN) 20 25 32 40 50 65 80 100
額定流量系數(KV) 6.3 8 16 20 32 50 80 125
閥門結構長度(L) 180 190 225 225 255 280 300 355
閥門結構高度(H) 340 350 385 390 400 465 475 485

?

?

?

法蘭連接D 按JB/T79.1 ? ? GB/T9113.1 ? ? HG20592 ? ? ASMEB16.5等尺寸鏈接
流量特性 快開
閥后控制范圍(KPa) 0.1-0.36 ? ? 0.32-1.00 ? ? 0.9-2.5 ? ? 2.1-4.5 ? ? 3.9-7.2
閥前壓力范圍(MPa) 0.2-1.4

?

?

有效面積(c??O) 450 膜頭外徑Do(mm) Φ310
閥體/閥芯 WCB/A276 304 閥體/閥芯 CF8/A276 304
工作溫度
-40-120 -12-150 -50-150
膜片材質 橡膠 氟橡膠 乙 橡膠

接頭、毛細管:R1/4

?

鋼管或鋼管Φ8×1

工作原理

? ? ?系統未運行時閥門關閉,系統運行時,閥前壓力通過脈沖管進入指揮器,指揮器在氣室1的激勵時壓力排除,主閥芯在閥前壓力作用下打開;當閥后壓力上升到設定壓力時、壓力通過反饋管傳到氣室1,氣室1工作指揮器處于去激勵工況、此時脈沖管吧閥前壓力傳遞到氣室2破壞當前平衡使閥芯運動至主閥切斷,使閥后或罐內壓力保持設定值。設定壓力可通過調節桿調整。

? ? ? 為適應小流量(Kv0.08)的需要,執行機構通過改造,還可以作為一種直接彈簧式調節器來使用。

?

訂貨須知:訂貨時請填寫規格書或注明一下內容:

1.產品型號

2.公稱壓力

3.公稱通徑、額定流量系數Kv

4.信號壓力、彈簧范圍

5.流量特性

6.閥的開關方式

7.介質工作溫度范圍

8.閥體、閥芯材料

9.是否帶附件,說明附件型號

10.是否有其他特殊要求


大口徑氮封自力式調節閥V6000示例圖7
大口徑氮封自力式調節閥V6000示例圖8
大口徑氮封自力式調節閥V6000示例圖9
