| 加工定制 : | 是 | 品牌 : | 大耀 |
| 型號 : | DY-01 | 測量范圍 : | 熱電阻熱電偶 |
| 掃描開關寄生電勢 : | ≤0.4μV |

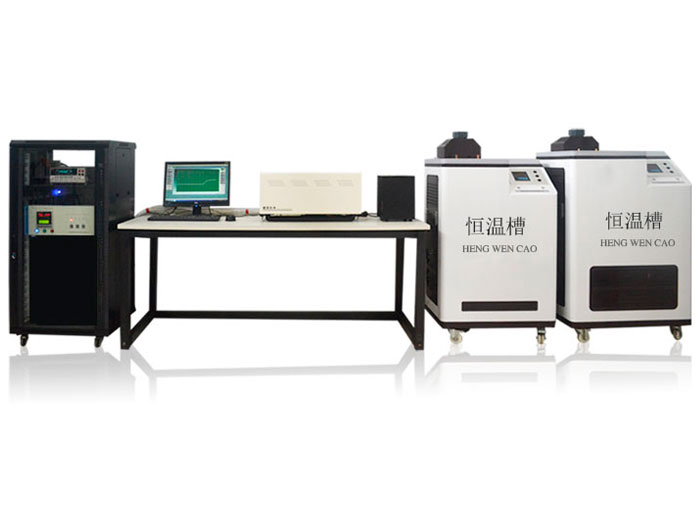

DY-01熱電偶/熱電阻自動檢定系統
◇ 產品簡介◇ 產品功能◇ 技術指標◇ 訂購信息◇ 資料 ◇ 相關產品
【產品簡介】
? ? ? ? DY-01熱電偶/熱電阻自動檢定系統，是以計算機為核心，配以進口高精度六位半數字萬用表，以及低電勢掃描開關，主控箱等構成的測控系統。操作者可在中文Windows XP/ WIN7操作系統下方便地用鼠標進行全過程的操作。微機系統實時顯示檢定爐（或油槽、低溫槽等）的控溫曲線、溫度數值、以及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。
【主要特點】
? ? ? ? 1．先進的操作方式：使用Windows軟件編程，完全在Windows XP / WIN7操作平臺下運行。完全符合Windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入參數和進行過程操作，功能強大，使用方便、靈活、快捷。
? ? ? ? 2．自動化程度高：檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。
? ? ? ? 3．高精度，高分辨率：選用先進的6位半高精度進口數表。準確度達0.005% ，分辯力0.1μV；0.1mΩ。檢測過程中進一步對采樣數據進行數字濾波和壞值剔除。
? ? ? ? 4．顯示直觀：在檢定過程中顯示器實時顯示檢定爐（或油槽、水槽等）的溫度變化曲線、檢定爐（油槽、水槽）溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值（控溫熱電阻的電阻值）和檢定時間。
? ? ? ? 5．功能齊全，配置靈活
? ? ? ? ? 可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻
? ? ? ? ? 可以檢定兩線制(四線制)和三線制熱電阻
? ? ? ? ? 可以對熱電阻在同一個溫度點進行多批檢定，可在不同時間分別檢定0℃點和100℃點，程序自動整理合成報表，更切合熱電阻檢定的實際狀況，可有效地提高工作效率
? ? ? ? ? 具有多種冷端補償方式：備有零點補償，輸入室溫補償和冷端自動跟蹤補償三種方式供操作者選擇
? ? ? ? ? 可以對補償導線進行修正，使檢定結果更正確
? ? ? ? ? 可以任意設定溫度點：熱電偶在300℃-1200℃之間，每隔5℃；熱電阻在-40℃-300℃之間每隔10℃任意設定
? ? ? ? ? 可以在油槽中檢定工作用低溫熱電偶（50℃-300℃）
? ? ? ? ? 具有手動/自動切換功能，提供特殊情況下操作手段
? ? ? ? ? 主控箱四個按鈕操作，操作更加方便，更加正確
? ? ? ? 6．溫度控制精度高,檢定時間短：采用多種優化的直接數字控制算法,并提供多組不同對象的控溫參數選擇。保證檢定過程的溫度變化率檢定爐小于0.6℃/6min；油槽小于0.04℃/10min。熱電偶一般每個檢定點檢定時間約30分鐘左右；而熱電阻約60分鐘左右。
? ? ? ? 7．標準化程度高,報表規范：熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96、JJG-229-98規程和90溫標宣貫手冊的要求。尤其是熱電阻檢定程序已按照國家新頒布的JJG-229-98規程重新進行了編制。
? ? ? ? 8．數據管理功能：系統備有數據文件管理功能,可對檢定報表進行存儲、歸檔、檢索和查詢。操作者可隨時查閱或打印任意一次的檢定記錄報表或檢定證書。裝置將報表的預覽和打印都放在“Office2003”下的電子表格“Excel”中進行處理。由于“Excel”的強大功能和方便靈活的操作方法，使報表的預覽和打印都更得心應手。
? ? ? ? 9．保護措施完善：備有系統自檢程序,可對數字表、主控箱、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷調功輸出，切斷加熱電流并提示報警。當出現主控箱或微機死機時，系統也將自動關斷調功輸出，切斷加熱電流。
? ? ? ? 10．硬件設計合理，制作工藝先進.
? ? ? ? 關鍵部件出廠前經過嚴格的老化和檢驗。調功器可提供三路調功輸出，為操作者對不同的控溫對象轉接提供方便。主控箱內配有具自動保護功能的CPU，因此系統更加安全可靠。
【技術指標】
? ? ? ?1．掃描開關寄生電勢≤0.4μV
? ? ? ?2．分辨力：電勢測量分辨力≤0.1μV；電阻測量分辨力≤0.1mΩ
? ? ? ?3．準確度：電勢測量不確定度≤0.01%；電阻測量不確定度≤0.01％；熱電偶檢定不確定度≤1.2℃；熱電阻檢定不確定度≤0.05℃
? ? ? ?4．恒溫的穩定度：熱電偶檢定過程恒溫后? 爐溫變化≤0.2℃／min；熱電阻檢定過程恒溫后? 油槽溫度變化≤0.04℃／10min
? ? ? ?5．冷端自動補償：當冷端溫度在（20±10）℃的范圍內時，補償誤差≤0.2℃
? ? ? ?6．檢定溫度：熱電偶300～1200℃；熱電阻-40～300℃（包括低溫熱電偶）
? ? ? ?7．檢定支數：熱電偶可同時檢定1～10支；熱電阻可同時檢定1～10支，熱電阻允許在同一溫度點上進行多批檢定。
? ? ? ?8．可檢定熱電偶類分度表：S、K、E、R、B、T、N、J；可檢定熱電阻類分度表：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G
? ? ? ?9．一次可連續檢定點：熱電偶6個；熱電阻3個
? ? ? ?10．檢定時間：熱電偶檢定，正常條件下平均每百度約30分鐘。
? ? ? ?11．本檢定系統按現行國家計量檢定規程進行數據處理。
? ? ? ?12．工作環境：環境溫度 20℃±3℃；相對濕度≤75%
? ? ? ?13．使用電源：AC 220V±10%? 50±１Hz；要求接地電阻≤4Ω
主要配置
? ? ? ?DY-01智能化溫度儀表檢定系統主要有主控箱、進口6 1/2位數字多用表、微機系統、檢定爐、水槽、油槽、熱工計量管理系統軟件、測量導線和通訊導線等部分組成。（見圖）

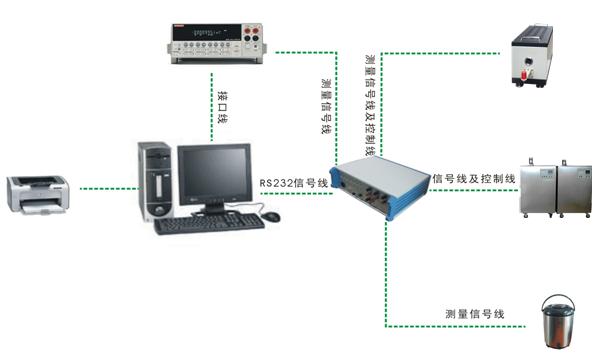

DY-01熱電偶熱電阻自動檢定系統結構示意圖
? ? ? ?1.主控機箱：主控機箱由低電勢掃描器/控制器、控溫儀等子系統共同構成。采用日本進口的低電勢鍍銀掃描開關，寄生電勢小并且穩定；采用德國進口可控硅，并采用移相觸發方式，控溫穩定、抗干擾性強；數據線與儀器的連接采用瑞士進口的連接器件，連接器接觸面鍍金，接觸電勢小，連接可靠，比傳統的接線柱方式接線快捷，方便；采用定做的雙屏蔽電纜，數據傳輸穩定可靠，抗干擾性強。
? ? ? ?2.數字表：數字表是本系統的標準電測儀器，采用美國進口6位半數字多用表，型號KEITHLEY2000 。精度高，可靠穩定。
? ? ? ?3.檢定爐：溫度范圍：300℃～1200℃；溫場均勻長度：≥40mm（或60mm）；溫場差值：≤0.8℃；溫場指標：溫場中心偏離幾何中心不超過10mm； 溫場梯度：溫場中心±20mm內溫度梯度不超過0.4℃/cm；
? ? ? ?4.油槽：溫度范圍：室溫+20℃～300℃；水平溫場差：≤±0.01℃；垂直溫場差：≤±0.02℃；
? ? ? ?5.水槽：溫度范圍：室溫＋10℃～95℃；水平溫場≤0.01℃；垂直溫場≤0.01℃；
執行標準
? ? ? ?該系統的檢定程序嚴格按國家相關檢定規程編寫并執行ITS-90國際溫標，滿足相關標準及規程有：
? ? ? ?JJG 141-2000《工作用貴金屬熱電偶》；JJG 351-1996《工作用廉金屬熱電偶》；JJG 229-1998《工業鉑、銅熱電阻》；
? ? ? ?JJG 130-2004《工作用玻璃液體溫度計》；JJG 978-2003《石油用高精密玻璃水銀溫度計》；
? ? ? ?JJG 310-2002《壓力式溫度計》；JJG 226-2001《雙金屬溫度計》；
? ? ? ?JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范》。
設備使用條件
? ? ? ?1.環境溫度：20℃±3℃；
? ? ? ?2.相對濕度：≤75% RH；
? ? ? ?3.使用電源：AC220V±10% 50±1HZ；
? ? ? ?4.要求接地電阻 ≤4Ω；
? ? ? ?5.周圍不應有高濃度粉塵及腐蝕性氣體存在；不能在易燃易爆的氣氛中使用和貯存，應有一定的通風條件。
售后服務
? ? ? ?自移交之日起，壹年內免費保修，實行不定期巡檢，終身服務。
