| 材質(zhì) : | 玻璃纖維 | 產(chǎn)品類別 : | 巖棉制品 |
| 產(chǎn)品種類 : | 保溫棉 | 等級(jí) : | A級(jí) |
| 品牌 : | 名萬(wàn)保溫 | 應(yīng)用范圍 : | XPS外墻保溫系統(tǒng) |
| 產(chǎn)地 : | 河北廊坊 | 導(dǎo)熱系數(shù)（常溫） : | 0.035 |
| 斷裂伸長(zhǎng)率 : | 國(guó)家標(biāo)準(zhǔn) | 抗彎強(qiáng)度 : | 1.2 |
| 抗壓強(qiáng)度 : | 40 | 使用溫度 : | 350 |
| 芯材 : | 玻璃纖維 | 形態(tài) : | 纖維狀 |
| 形狀 : | 片狀 |
? ? 廊坊名萬(wàn)保溫材料有限公司專業(yè)生產(chǎn)銷售：離心玻璃棉板、高密度空調(diào)玻璃棉板，玻璃棉卷氈、單面鋁箔玻璃棉卷氈、玻璃棉管殼等隔熱保溫材料。
????2393678

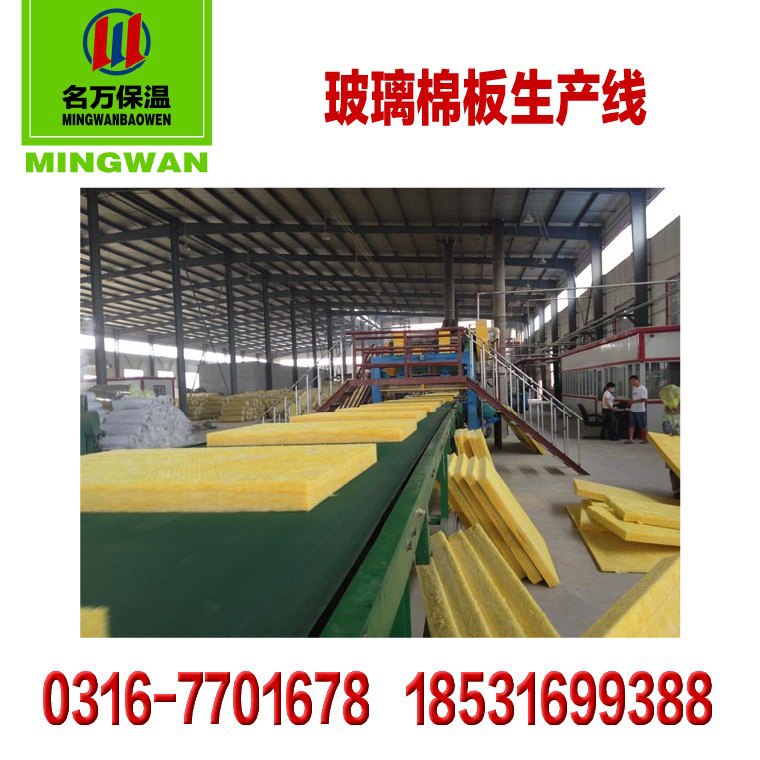

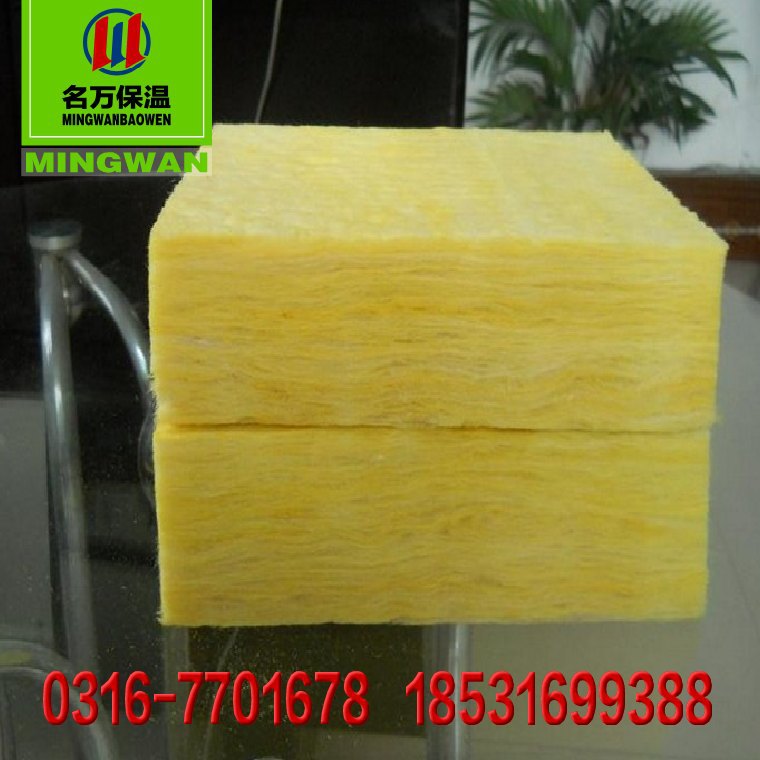

? ??離心玻璃棉是將處于熔融狀態(tài)的玻璃用離心噴吹法工藝進(jìn)行纖維化噴涂熱固性樹脂制成的絲狀材料，再經(jīng)過(guò)熱固化深加工處理，可制成具有多種用途的系列產(chǎn)品。離心玻璃棉內(nèi)部纖維蓬松交錯(cuò)，存在大量微小的孔隙，是典型的多孔性吸聲材料，具有良好的吸聲特性。離心玻璃棉可以制成墻板、天花板、空間吸聲體等，可以大量吸收房間內(nèi)的聲能，降低混響時(shí)間，減少室內(nèi)噪聲。
?
? ? 離心玻璃棉屬于多孔吸聲材料，具有良好的吸聲性能。離心玻璃棉能夠吸聲的原因不是由于表面粗糙，而是因?yàn)榫哂写罅康膬?nèi)外連通的微小孔隙和孔洞。當(dāng)聲波入射到離心玻璃棉上時(shí)，聲波能順著孔隙進(jìn)入材料內(nèi)部，引起空隙中空氣分子的振動(dòng)。由于空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉(zhuǎn)化為熱能而損耗。
? ? 離心玻璃棉對(duì)聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時(shí)材料兩側(cè)空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能 重要的因素。流阻酞小，說(shuō)明材料稀疏，空氣振動(dòng)容易穿過(guò)，吸聲性能下降；流阻酞大，說(shuō)明材料密實(shí)，空氣振動(dòng)難于傳入，吸聲性能亦下降。對(duì)于離心玻璃棉來(lái)講，吸聲性能存在良好流阻。
? ? 實(shí)際工程中，測(cè)定空氣流阻比較困難，但可以通過(guò)厚度和容重粗略估計(jì)和控制。1、隨著厚度增加，中低頻吸聲系數(shù)顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲系數(shù)亦增加；但當(dāng)容重增加到一定程度時(shí)，材料變得密實(shí)，流阻大于良好流阻，吸聲系數(shù)反而下降。對(duì)于厚度超過(guò)5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數(shù)已經(jīng)接近于1了。當(dāng)厚度由5cm繼續(xù)增大時(shí)，低頻的吸聲系數(shù)逐漸提高，當(dāng)厚度大于1m以上時(shí)，低頻125Hz的吸聲系數(shù)也將接近于1。當(dāng)厚度不變，容重增大時(shí)，離心玻璃棉的低頻吸聲系數(shù)也將不斷提高，當(dāng)容重接近110kg/m3時(shí)吸聲性能達(dá)到 值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過(guò)120kg/m3時(shí)，吸聲性能反而下降，是因?yàn)椴牧献兊弥旅埽懈哳l吸聲性能受到很大影響，當(dāng)容重超過(guò)300kg/m3時(shí)，吸聲性能減小很多。建筑聲學(xué)中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。
? ? 離心玻璃棉的吸聲性能還與安裝條件有著密切的關(guān)系。當(dāng)玻璃棉板背后有空氣層時(shí)，與相同厚度無(wú)空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實(shí)貼在硬底面上會(huì)有較大提高，吸聲系數(shù)將隨空氣層的厚度增加而增加，但增加到一定值后效果就不明顯了。
? ? 使用不同容重的玻璃棉迭和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。例如將一層2.5cm厚24kg/m3的棉板與一層2.5cm厚32kg/m3的棉板迭和在一起的吸聲效果要好于一層5cm厚32kg/m3的棉板。將24kg/m3的玻璃棉板制成1m長(zhǎng)的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲系數(shù)可接近于1。
