| 循環方式 : | 輔助循環鍋爐 | 出口壓力 : | 中壓 |
| 適用燃料 : | 品牌 : | 永興 | |
| 燃燒方式 : | 室燃爐 | 鍋爐用途 : | 工業鍋爐 |
| 型號 : | CWNS4.2-85/70 | 安裝方式 : | 快裝鍋爐 |
| 結構形式 : | 臥式 | 加工定制 : | 是 |

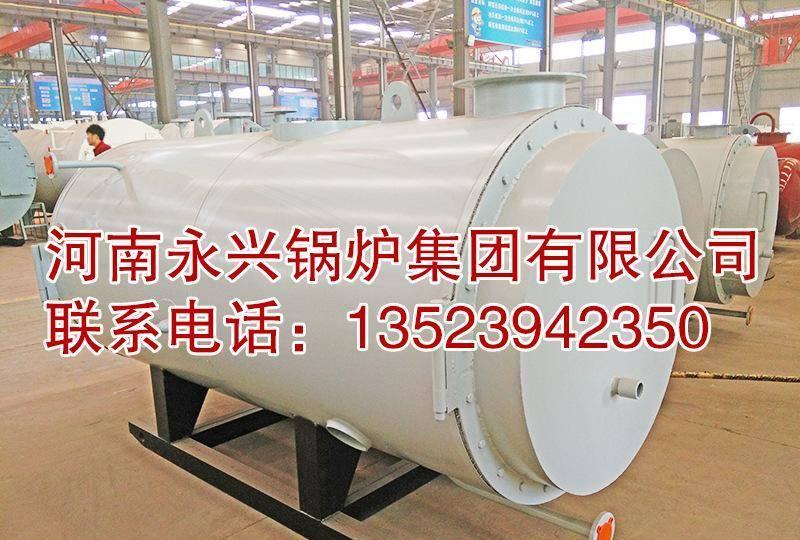

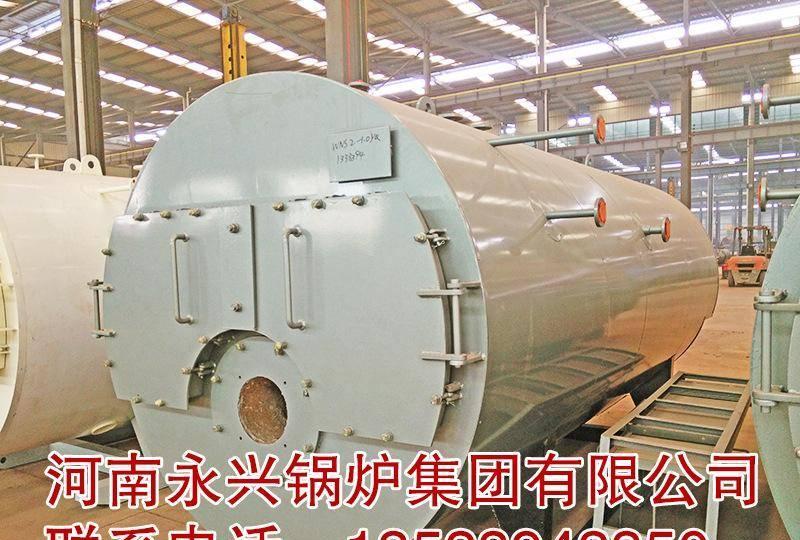

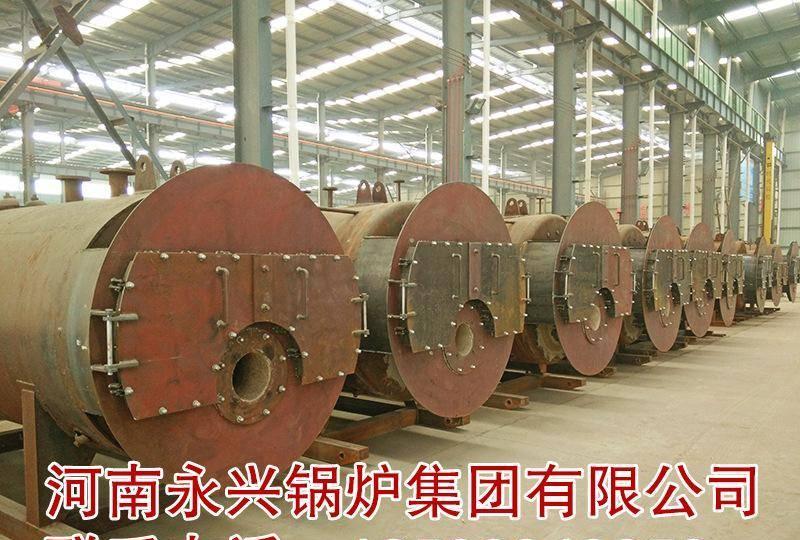

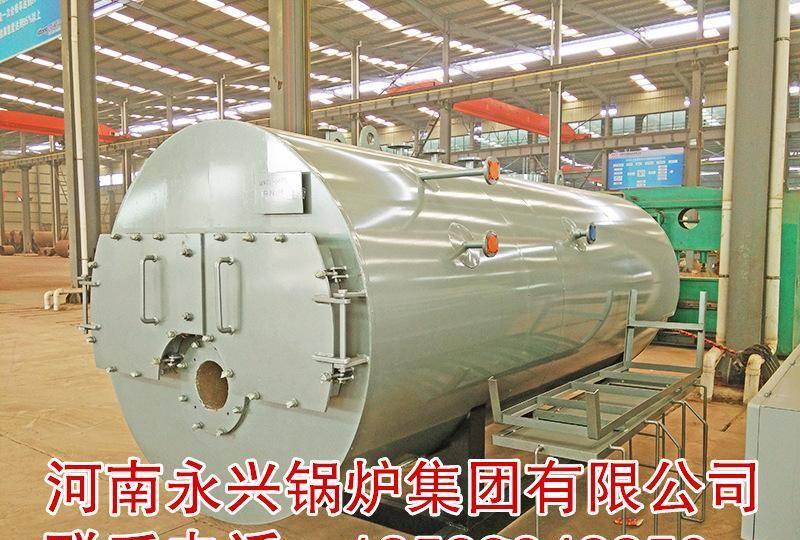

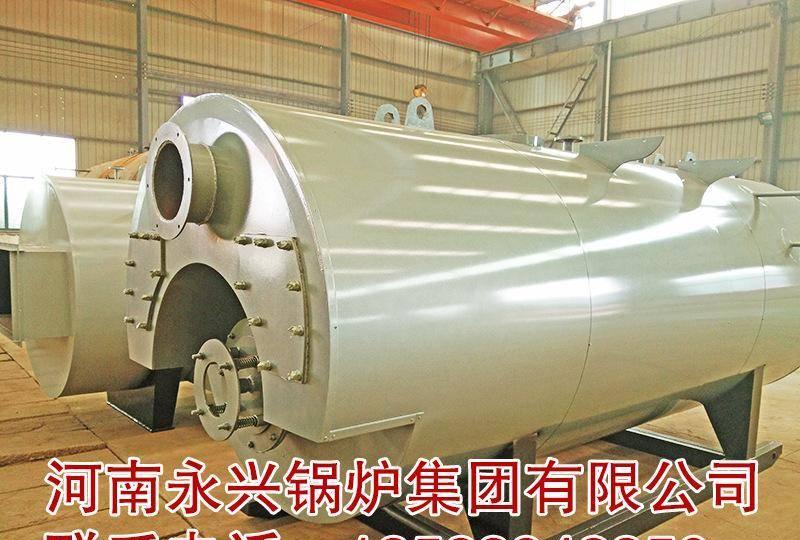

WNS型臥式燃油燃?xì)庹羝麩崴仩t????????
?
?
為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫?zé)煔庖来螞_刷 及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便。鍋爐配置技術性能良好燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
主要特點：
1、 整體結構合理、緊湊、屬鍋爐島型，符合 快裝出廠條件 。本產品出廠時由三大部分組成；鍋爐主機、煙囪及管路系統，其中主機和煙囪部分已在廠內制造完畢，主機所配套的管路閥門、儀表已隨機裝妥，運至現場將主機和煙囪組裝即可。現場接通氣源、電源、水管路即可試車。大大縮短了安裝周期，且可保證產品質量。
2 設計性能先進。
該鍋爐主機屬整體結構，燃燒器裝配在前煙箱蓋上，本體主要布置受熱面和燃燒室部分。具有結構合理、緊湊，鋼材耗量低，爐膽采用偏置波形爐膽， 保溫層選用新型輕質隔熱保溫材料，外包裝采用彩色薄板，外形包裝為長方體，使鍋爐性能、重量、結構尺寸、外觀造型與國內同容量產品相比具有明顯的先進性和美觀感。
該鍋爐給水設備配置在鍋爐右側的鍋爐底座上使之與主機為一體，不須另做基礎。
3、水循環簡單，受壓部件結構合理，在保證水質的情下，可以安全運行。
4、配套輔機齊全，綜合技術性能先進。
WNS系列臥式燃?xì)庹羝仩t規范(1)
?
型號 | WNS1 | WNS2 | WNS4 | WNS6 | WNS10 | WNS20 |
額定蒸發量 | 1T/h | 2T/h | 4T/h | 6T/h | 10T/h | 20T/h |
額定蒸汽壓力MPa | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 |
額定蒸汽溫度°C | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 | 184/194 |
給水溫度°C | 20 | 20 | 20 | 20 | 20 | 20 |
傳熱面積m2 | 29.34 | 50.9 | 102.2 | 160 | 200 | 476.8 |
設計熱效率％ | 88.7 | 88.2 | 87.3 | 88.2 | 88.7 | 91.8 |
測試熱效率 | 90 | 90 | 90 | 90 | 90 | 90 |
水試驗壓力MPa | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 | 1.4/1.65 |
鍋爐凈重T | 4.07 | 7.09 | 11.53 | 15.27 | 21.8 | 48.9 |
水容量KG | 2000 | 4200 | 7000 | 8000 | 13500 | 27190 |
耗氣量（ ） | 80Nm3/h | 150Nm3/h | 340Nm3/h | 510Nm3/h | 664Nm3/h | 1642Nm3/h |
耗氣量（城市煤氣） | 170Nm3/h | 300Nm3/h | 696Nm3/h | 1070Nm3/h | 1776Nm3/h | 3430Nm3/h |
電機KW | 1.5 | 4.5 | 7.5 | 12 | 22 | 56 |
運輸尺寸（長X寬x高）m | 3.2x1.7x2.2 | 4.2x2.2x2.4 | 5x2.4x2.7 | 5.5x2.8x2.9 | 8.2x3.3x3.5 | 8.5x4.1x3.7 |
蒸汽接口PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
蒸汽接口DN | 65mm | 80mm | 100mm | 125mm | 150mm | 200mm |
供氣口( ）mm | DN65 | DN65 | DN65 | DN80 | DN100 | DN150 |
供氣口（城市煤氣）mm | DN65 | DN65 | DN100 | DN100 | DN125 | DN200 |
排污口DN | 50mm | 50mm | 50mm | 50mm | 50mm | 50mm |
安全閥PN | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa | 1.6Mpa |
公稱直徑DN(mm) | 2x32 | 2x40 | 2x50 | 2x80 | 2x80 | 2x100 |
煙囪口徑內徑 | 282mm | 360mm | 494mm | 550mm | 626mm | 1000mm |
（壓力）mmH20 | 300 | 600 | 1200 | 1600 | 2000 | 2500 |
城市煤氣（壓力）mmH20 | 600 | 1000 | 2000 | 2000 | 2500 | 2500 |
?
?
? |
?
WNS系列燃?xì)庹羝仩t配置清單 | ||||
序號 | 圖號或型號 | 產品名稱 | 產地 | 數量 |
1 | WNS | 鍋爐主機 | 永興集團 | 1 |
2 | 與產品配套 | 燃燒機 | 意大利百得 | 1 |
3 | 與產品配套 | 煙囪 | 永興集團 | 1 |
4 | 與產品配套 | 煙囪彎頭 | 永興集團 | 1 |
5 | 與產品配套 | 分汽缸 | 永興集團 | 1 |
6 | 與產品配套 | 全自動電腦控制器 | 南京 | 1 |
7 | 與產品配套 | 全自動水處理 | 美國 | 1 |
8 | 與產品配套 | 給水泵 | 鄭州 | 1 |
9 | YX-150 | 壓力表02.5Mpa 2.5級 | 天津 | 2 |
10 | YX14W-1.6T | 壓力表三通旋塞 | 開封 | 2 |
11 | A48H-1.6C | 全啟彈簧安全閥PN2.5 DN80 | 開封 | 2 |
12 | YXY8543-3-0 | 壓力表存水彎管 | 永興集團 | 1 |
13 | J44H-1.6C | 主汽閥 PN2.5 DN125 | 開封 | 1 |
14 | J44H-1.6C | 截止閥 PN2.5 DN50 | 開封 | 2 |
15 | J44H-1.6C | 止回閥 PN2.5 DN50 | 開封 | 1 |
16 | X49X-25-350 | 水位表 PN1.6 DN25 L=350 | 天津 | 2 |
17 | P48H-1.6Q | 排污閥 PN2.5 DN50 | 開封 | 2 |
18 | YXY8543-2-0 | 鍋筒排污彎管 | 永興集團 | 1 |
19 | Q41F-1.6C | 球閥 PN2.5 DN25 | 開封 | 4 |
20 | SZB-IV | 電極 式水位控制器PN2.5 DN25 | 南京 | 2 |
21 | YXMK-50-C | 壓力控制器 | 南京 | 3 |
22 | WZB-210 | 測溫?zé)犭娕?/p> | 南京 | 1 |
23 | GB | 螺栓、螺母 | 江蘇 | 144 |
24 | GB國標行業執行 | 鍋爐質量安全檢驗證書 | ? | 1 |
25 | GB國標行業執行 | 產品發貨清單 | ? | 2 |
26 | GB國標行業執行 | 安裝使用說明書 | ? | 2 |
27 | GB國標行業執行 | 產品質量證明書 | ? | 1 |
28 | GB國標行業執行 | 鍋爐總圖 | ? | 2 |
29 | GB國標行業執行 | 鍋爐基礎圖 | ? | 2 |
30 | GB國標行業執行 | 強度計算書 | ? | 1 |
31 | GB國標行業執行 | 自動控制使用說明書 | ? | 1 |
32 | GB國標行業執行 | 鍋爐自動控制接線總圖 | ? | 2 |
33 | GB國標行業執行 | 燃燒器使用說明書 | ? | ? |
1、產品報價內應包含??? | ||||
2、以上鍋爐配置可根據客戶特殊要求更改，須在我集團公司工程師指導下進行。 | ||||
3、我集團公司鍋爐輔機配件不斷追求 高配置，如有變動不另行通知，以簽訂合同發貨清單為準。 ? | ||||
? ??河南永興鍋爐集團有限公司，是國家質量檢驗檢疫總局定點生產制造A級蒸汽鍋爐、A1.A2級壓力容器的大型企業。廠址位于豫東平原，風景秀麗的酞康縣境內。東瀕京九鐵路、301國道橫貫廠區。是 批獲得國家農業部“全國誠信守法”、河南省“重合同守信用”的生產性企業。
? ? ? 河南永興鍋爐集團有限公司主要生產：蒸汽鍋爐、燃?xì)忮仩t、熱水鍋爐、燃油鍋爐、煤炭鍋爐、自動鏈條鍋爐、熱風鍋爐,反燒蒸汽鍋爐、導熱油鍋爐·鍋爐一類壓力容器的大型制造企業，集科研、開發、生產、銷售、安裝為一體，永興鍋爐主要產品有循環流化床鍋爐、臥式快裝鏈條蒸氣爐、立、臥式蒸汽鍋爐、電蒸汽鍋爐|環保型煤碳?xì)饣癄t、有機熱載體爐、高、中、低溫?zé)犸L(fēng)爐、熱水鍋爐、壓力容器 系列，百余種規格型號。
? ? 河南永興鍋爐集團有限公司始建于70年代初，經30多年的艱辛探索，靠科技興業，走科學管理之路，現已發展成為承接制造、安裝、設計大、中型供熱系統，生產35噸蒸汽，承擔安裝120噸熱水鍋爐，加工制造一、二類壓力容器，化工機械的省一級重點企業。

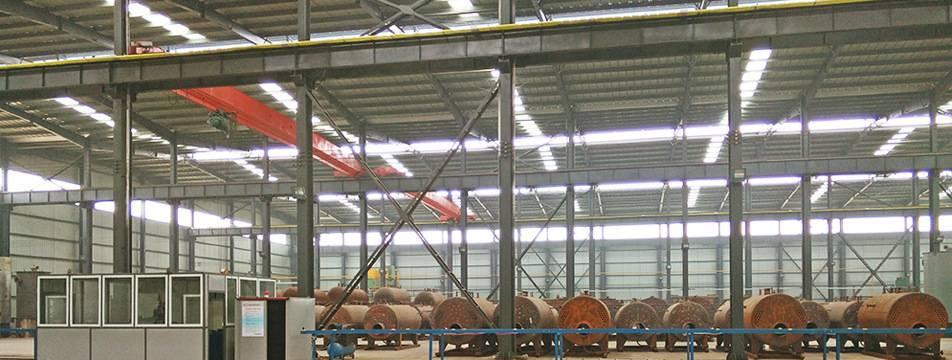

??公司占地60000平方米，固定資產5240萬元，用于生產性主要大、中型設備100多臺套，用于產品質量檢測的先進設備60多臺套，擁有銀城商標的鍋爐、壓力容器產品37個系列，167個規格型號，年生產能力可達鍋爐1000多蒸噸，一、二類壓力容器500多臺套。是鍋爐行業 的依靠企業。
二、管理優勢
??公司注重企業管理，以多年的實踐經驗為基礎導入ISO9000質量管理體系制訂了一系列行之有效的管理制度，產品的開發、設計生產、售前售后服務各個環節均采用制度化、規范化、標準化管理，使產品質量有可靠的保證。由于該公司產品的科技含量，用戶信得過的質量保證，在同行業內的 地位，被河南省評為“質量信得過企業”被中國農業銀行評為AAA級信譽單位，鍋爐壓力容器產品以優越的性能、高的質量，多次榮獲國家、部、省級優質產品獎。
三、技術優勢
??河南永興鍋爐集團有限公司以振興民族工業為已任，重視產品的開發研究，注重科技投入，與中國船舶重工集團公司、上海工業鍋爐研究所、西安交通大學等科研單位精誠合作，承擔了國家“七五”“八五”火炬計劃項目，填補了國內、省內5項空白。
??高起點、高標準、高科技、低價位是本廠迅速崛起的法寶， 的品質，誠信的服務是本廠開辟廣闊發展市場的利器。本公司自九十年代起，始終走在本省鍋爐行業隊伍的前端，自行研制開發的多種綠色環保鍋爐產品，在同行業內起著主導帶動作用，與業內同仁通力合作，創出了河南省鍋爐行業的輝煌。
??河南永興鍋爐集團有限公司形成了“以人為本”的管理理念，以“用高科技制造高品質產品”為目標。公司制訂了多項優惠政策，創造寬松的人才環境，廣納各方精英，出現了人才與企業同步成長的良好局面。公司現擁有高級工程師12人，工程師36人，專業技術人員50人，他們?cè)阱仩t壓力容器領域開發出了豐碩成果。公司切實實現了“人才 、管理 、質量 、服務 ”的管理目標。
??四、質量保證
公司注重企業管理，以多年的實踐經驗為基礎導入ISO9000質量管理體系制訂了一系列行之有效的管理制度，產品的開發、設計生產、售前售后服務各個環節均采用制度化、規范化，使產品質量有可靠的保證。由于該公司產品的科技含量，用戶信得過的質量保證，在同行業內的 地位，被河南省評為“質量信得過企業”被中國農業銀行評為AAA級信譽單位，生物質蒸汽鍋爐、熱水鍋爐、蒸壓釜、燃煤導熱油爐、燃煤蒸汽鍋爐、壓力容器產品以優越的性能、高的質量，多次榮獲國家、部、省級優質產品獎。
銷售宗旨本著：“寧舍利潤，不舍市場”之原則，同等條件、同等產品、同等型號、同等質量下，我廠愿以 低的價格優惠用戶，占領河南鍋爐市場。我公司為使用戶確信產品質量及使用性能，真正使用放心，可根據資金情況酌情付款的優惠政策，以表永興永興鍋爐廠的衷心誠意。 為使貴單位所選產品成為優質樣板工程，雙方配合，嚴格管理，實現真正的“買 ，買放心”給貴單位增添光彩。并從蒸汽鍋爐、熱水鍋爐、導熱油爐、生物質鍋爐、燃煤蒸汽鍋爐、熱風爐、燃油鍋爐、燃?xì)忮仩t設計、制造、安裝、驗收、施工、培訓、全部采取一條龍服務。
?
?
