| 加工定制 : | 是 | 品牌 : | 黔滬 |
| 型號 : | H44H-64C DN200 | 閥體材料 : | 碳鋼 |
| 工作溫度 : | 196~540℃ | 公稱通徑 : | 50-600 |
| 密封材料 : | 鑄鋼 | 閥門性能特點 : | 密封性好 |
| 工作介質 : | 水,油品，腐蝕性介質 | 公稱壓力 : | 1.6， 2.5， 4.0，6.4Mpa |
| 連接方式 : | 法蘭 | 連接形式 : | 法蘭 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 類型(通道位置) : | 直通式 | 材質 : | 碳鋼 |

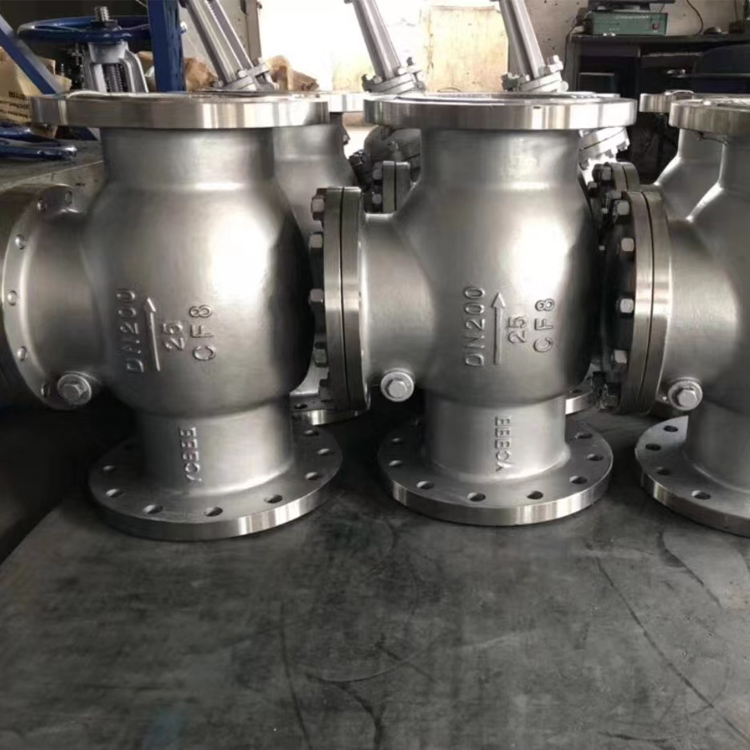

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 產品實拍
H44H型旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
H44H型旋啟式止回閥? 用途
旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、強氧化性介質及尿素等多種介質。
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜 閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。
適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
H44H型旋啟式止回閥?? 主要材質
碳鋼、低溫鋼、雙相鋼（F51/F53）、鈦合金、鋁青銅、因科鎳爾（INCONEL625）、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾（400/500）、20#合金，哈氏合金等金屬材料
H44H型旋啟式止回閥?? 標準與規范
1、設計與制造：API594、API6D、JB/T8937、GB/T12236
2、結構長度：API594、API6D、DIN3202、JB/T89373、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
H44H型旋啟式止回閥?? 結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
1 作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
2 結構說明
A 結構形式：旋啟式單閥瓣
B 驅動方式：對焊連接
C 連接形式：對焊連接
D 閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度。
（一）維護與保養
1該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。
2 存放與運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
a 閥瓣應固定于開啟位置
b 通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，以防塵、防銹，保持通道清潔和端面的平整；
c 汽缸部位進行適當的包裝防護、防震和防碰；
d 閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
安裝與使用
1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。
2 旋轉式止回閥應優先安裝在水平官道上，也可安裝在管內介質自下而 動的垂直管道上。
3安裝前應先進行以下工作
A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；
B剝去閥瓣表面上的油紙，去除閥瓣面上的油垢；
4安裝時介質的流向必須限制。
5 通過管路的介質不應帶有硬質顆粒，以免損傷密封面
6 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
H44H旋啟式止回閥主要性能規范
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
|
|
|
|
| |
| 殼體試驗 |
|
|
|
|
|
| 密封試驗 |
|
|
|
|
|
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | ||||
H44H旋啟式止回閥外形尺寸及重量
| 公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||
| L | D | D1 | D2 | D6 | b | Z-∮d | D3 | H | ||
| DN50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-∮23 | 200 | 177 | 27 |
| DN65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-∮23 | 225 | 197 | 37 |
| DN80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-∮23 | 250 | 212 | 53 |
| DN100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-∮25 | 315 | 248 | 90 |
| DN125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-∮30 | 365 | 298 | 135 |
| DN150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-∮34 | 410 | 330 | 187 |
| DN200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-∮34 | 480 | 385 | 212 |
| DN250 | 775 | 470 | 400 | 352 | 313 | 48 | 12-∮41 | 565 | 445 | 403 |
?
