| 品牌 : | 九天 | 型號 : | 齊全 |
| 加工定制 : | 是 | 別名 : | 彩屏礦燈充電柜 |
| 用途 : | 礦用 |
彩屏礦燈充電柜
信息化礦燈房組成一覽表
序號 | 名稱 | 型號 | 數量 | 備注 |
1 | 彩屏礦燈智能充電柜 | TSK-TMTFT100 | *組 | 每組100個燈位 |
2 | 管理計算機 | YH | 1臺 | 充電柜專用 |
3 | 顯示器 | DELL | 1臺 | 充電柜專用 |
4 | 打印機 | HP | 1臺 | 充電柜專用 |
5 | 管理軟件 | TS | 1套 | 充電柜專用 |
?
功能要求
1 | 基本充電功能+3.2寸16位真彩TFT彩色顯示屏+不外露嵌入式電子鎖+礦燈自動兼容充電模塊+開關門傳感器+數據交換機+帶漏電保護的供電系統。 |
2 | 可以在礦上信息化升級中，可以將燈房軟件接入礦上環網系統中。（管理人員可以通過環網查詢燈房數據，使得礦上管理更加科學嚴謹。） |

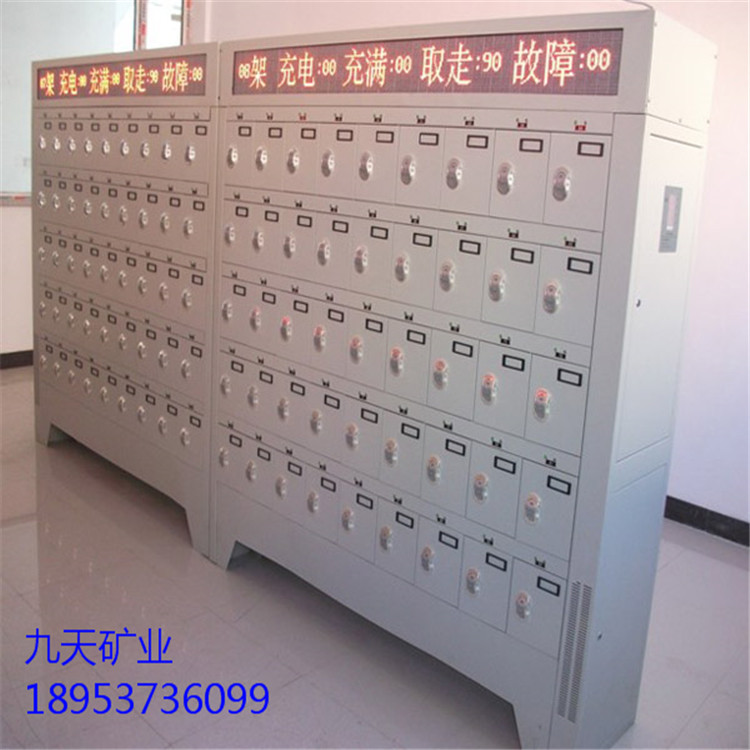

獨特配置1 | 雙面LED顯示條屏（可實時顯示匯總本臺充電柜礦燈數據，也可發布通知?dú)g迎標語） |
獨特配置2 | 一卡通功能（每一組礦燈智能充電柜安裝有一套IC刷卡器，可以使用礦上員工現有的IC感應卡識別管理礦燈充電柜，減少員工再次配置新的鑰匙避免浪費資源，加強礦上的信息標準化建設。） |
獨特配置3 | 220V交流充電插板（移動設備將充電器插上就可以充電，可為便攜報警儀、手機等移動設備提供應急電源） |
顯著功能要求： 1、自動兼容礦燈型號充電功能：鎳氫礦燈采用-ΔV充電模式并兼?zhèn)?ΔV、定時保護功能。鋰電礦燈采用恒流恒壓充電模式。每個燈位模塊采用直流12V輸入，設計有DC/DC轉換電路，轉換輸出符合各種礦燈參數要求的電壓電流，充電電流為恒流，輸出具備短路保護，并在短路發生時必須有故障報警。 2、隱藏式電子鎖：每個充電位的小門采用雙層設計，強度高、安全耐用。嵌入式隱藏安裝電子鎖，電子鎖高度不超過18mm，安裝在每個燈位小門的夾層內。 3、防盜功能：每個燈位小門非正常打開，例如：非法撬開，錯誤鑰匙等，立即聲光報警。 4、配鑰匙：每個燈位的鑰匙能通過電腦配置，礦工辭職或鑰匙丟失，通過電腦3秒內可以完成一把新鑰匙的配置，原來的鑰匙找回也不能打開小門。 5、每個燈位門內安裝密封的由6只白光LED組成的智能照明小燈管，開門操作自動照明 6、電腦開門：每個燈位小門除了管理員通用鑰匙外，管理員可以通過電腦鼠標操作點開。 7、彩色液晶屏顯示功能：除了顯示充電時間、充電狀態等礦燈管理信息外，還可以顯示礦工照片、部門、工種、血型、姓名、燈位號等信息，這些信息的可變內容可以隨時通過電腦更新。 8、CAN總線通信功能：充電柜與電腦之間采用高速高可靠國際通用工業現場總線CAN總線通訊。 9、拍照并傳輸：電腦系統配攝像頭，可以隨時采集礦工照片并及時傳輸?shù)叫￠T液晶屏上。 10、系統具備遠程故障診斷，在緊急情況時，可以遠程診斷部分故障及時指導用戶處理。 11、接入局域網：管理系統可以接入局域網或調度中心，以供 掌控全局。 12、動態的虹膜識別系統：礦工在燈房?jī)?nèi)任意一臺虹膜機上看一眼，他自己的燈位小門即可打開，并同時記錄考勤。在上下班高峰時間段，大幅度減少排隊。 關鍵零部件與工藝： 1、柜體不銹鋼：采用寶鋼品牌201鏡面不銹鋼。每50個燈位為一個獨立分柜，前面25后面25組成蜂窩式結構，極大提高結構強度。100燈位由左右兩個分柜組成。 2、3.2英寸彩色液晶屏：采用全新原裝進口品牌，24BIT真彩色。可以整年不關機，超長壽命。假一賠十，尺寸符合國際標準3.2英寸，缺少尺寸賠十倍。 3、每臺充電柜采用4個12V350W開關電源供電，每25個燈位分配一個開關電源。臺灣明緯品牌，假一賠十。 4、供電總線：采用雙重絕緣純銅軟導線，而不是鋁牌，連接全部采用接插件拔插方式。 5、每個燈位都安裝獨立的充電與數據采用管理電路板，每個電路板上的CPU?采用美國MICROCHIP品牌，假一賠十。每個電路板上的充電管理采用韓國三星品牌芯片。DCDC芯片彩屏美國MPS品牌。 6、電子鎖，采用取得專利權的高度18mm嵌入式暗裝電子鎖。 7、通訊中位機：標準CAN通訊協議的嵌入式ARM系統，關鍵芯片全部采用進口品牌。 8、總開關：采用正泰品牌防漏電空氣開關。 9、機柜加工：采用全自動數控加工設備，焊接全部采用氬弧焊工藝，而不是點焊。 10、電路板加工：電路板所有原件除連接插頭外，全部采用自動貼片機加工工藝。 | |
?
充電柜詳細配置要求（每組）
序號 | 產品規格 | 數量/每組 | 關鍵材料 | 備注 |
1 | 柜體尺寸：長2200×寬620×高1840（mm） | 100位 | 鏡面不銹鋼 | 100門/每組、冷軋鋼板、噴塑烤漆、工業灰 |
2 | 小門3.2寸彩色顯示屏控制系統板及智能網絡充電模塊 | 100個 | 自動充電兼容，顯示礦工姓名、照片、充電狀態等 | |
3 | 充電卡座 | 100套 | 在門板上掛燈充電 | |
4 | 磁力密碼鎖及員工接觸式感應鑰匙和員工一卡通IC卡鑰匙 | 100/套 | 電子密碼鎖不外露（密封嵌入兩層門板之間，兩層門板之間厚度不超過19mm）、外觀簡潔實用 | |
5 | 開關門傳感器 | 100/套 | 具備防盜報警功能 | |
6 | 開關電源350W-12V | 4臺 | 臺灣明緯 | 承受功率1400W |
7 | 防漏電空氣開關、接線排 | 1套 | 正泰 | |
8 | 側門控制電路板 | 4個 | ||
9 | 數據交換機 | 1個 | CNA通訊 | |
10 | 電源指示燈 | 4套 | ||
11 | 雙面LED顯示條屏 | 1套 | 尺寸：長2200×寬620×高180（mm） | 與充電柜配套使用 |
12 | IC刷卡器 | 1套 | 與充電柜配套使用 | |
13 | 220V交流充電插板 | 100套 | 五孔插座 | 與充電柜配套使用 |
?
主要技術參數要求
序號 | 項??目 | 技術參數 |
1 | 設備型號 | TSK-TMTFT100 |
2 | 燈位數 | 100位 |
3 | 每組外型尺寸 | 100燈位：長2200×厚620×高1840（mm） 頂部條屏尺寸：長2200×寬620×高180（mm） |
4 | 燈位內腔尺寸 | 100燈位：310深*210寬*285高 |
5 | 輸入電壓范圍 | AC?85V～264V |
6 | 輸入頻率 | 47- 63（Hz） |
7 | 輸入電流 | AC <4.0A |
8 | 輸入浪涌電流 | 25A 10ms |
9 | 數據輸出方式 | CAN總線數據輸出 |
10 | 效率 | ≥85％ |
11 | 燈位輸出電壓 | 自動識別鋰電礦燈電壓，自動調整輸出 |
12 | 燈位輸出電流 | 900mA?±5% |
13 | 紋波電壓 | <50mV ? p-p |
14 | 轉燈電流 | 80-120mA |
15 | 滿載輸出功率 | ≤700W |
16 | 狀態指示 | 3.2寸TFT彩色顯示屏 |
17 | 整機重量 | 400KG |
18 | 環境溫度 | 工作溫度：-20℃～45℃ 貯存溫度：-30℃～60℃ |
19 | 相對濕度 | ≤90%RH不結露 |
20 | 相關說明 | （1）控制方式：計算機控制，網絡型。 （2）柜門TFT彩色顯示屏顯示方式：個人照片，整張宣傳照片、充電狀態、工種、部門、姓名、自救器歸還狀態等。 （3）掛、摘燈時間記錄，充電時間記錄。 （4）電子密碼鎖及液晶屏控制電路板密封嵌入在兩層門板內，兩層門板之間的厚度不超過19mm。 |
?
外觀結構要求
1、采用整體落地式結構設計?
2、左右分組二合一結構：在充電房間內靈活多樣化的任意拼接擺放，真正超市化。
根據房間具體情況，可以任意調整。
?
柜體底部化與充電房地面全部接觸，接觸面積重力均勻分布，減小壓強對裝修地面的損傷，特別是柜體所有骨架受力分配均勻，保證柜體多年使用也不發生變形，每個小門因?yàn)闆]有應力導致的形變而開關自如，延長使用壽命。
3、左右分組二合一結構：在充電房間內靈活多樣化的任意拼接擺放，真正超市化。
每臺充電柜采用左右分組二合一設計，燈位總數100：左邊分柜前后面各25個燈位共50個燈位，右邊分柜前后面各25個燈位共50個燈位；每25個燈位各自獨立供電工作為一個組，某組出現故障時不影響其它組正常工作。
4、柜體底部不小于60mm的帶加強筋結構的隔離空間，不小于300mm的配電空間；供電系統設計在底部而且與地面之間設計有隔離層，利用供電系統的合理溫升產生的熱氣流膨脹原理，減低灰塵與水分進入，避免打掃衛生拖地等過程產生的水份聚集在柜體內部。
5、每個礦燈位具有各自獨立隔離的空間，100燈位柜子的每個燈位 小內空尺寸不小于：310深*210寬*285高，能夠：礦燈充電+電話充電+甲烷檢測報警儀充電、一個60型自救器、人員定位卡等。
6、鋼板采用寶鋼品牌的201鏡面不銹鋼，各種指標符合國家標準；表層結構采用1.0mm厚度，柜門單層0.8mm雙層相當于1.6mm厚度，承重通過特殊結構設計，安裝有1.5mm加強結構，保證重量受力分布均勻全封閉。
7、柜體底部設計方便靈活的地面固定安裝機構，柜體之間靈活的連接與布線機構。每個燈位小門電路控制系統各自獨立，維修時不用搬動整體柜子，只需對需要維修的小門獨立操作，不影響其他燈位的正常使用。
?
礦燈充電技術要求
符合國際通用的充電標準，保證礦燈充電安全，不過充，不欠充，保證與延長礦燈使用壽命是充電柜的核心技術要求。
1、安全充電：保證礦燈安全。
每個燈位設計有各自獨立的具備DC智能單片機變換的充電控制電路，控制電路用插拔式連接，操作簡單，維護方便，單個燈位出現故障，直接更換該燈位的電路板，不影響左右相鄰燈位充電，每套電路均具有輸入過流、欠壓；輸出短路、過流、過壓等保護功能。
2、符合國際標準的充電曲線與參數：延長礦燈壽命，拒 安全隱患。
自動兼容鋰電類型礦燈，符合鋰電池充電特性：每個燈位在每次檢測到礦燈掛上時，將自動判斷礦燈的類型，無需人為干預；一旦判斷到礦燈為標準鋰電池礦燈將自動采用恒流恒壓方式充電，恒壓精度±30mV，電池充滿自動關閉輸出；一旦判斷到是燈頭帶電路的礦燈將自動采用恒壓限流方式充電； 高輸出電壓4.2V、5.5V、6V，避免對礦燈內部保護電路的損傷；沒有有任何調整電壓、電流等參數的外部件，以避免礦工調亂系統或不負責任的管理人員將參數調整錯誤，造成系統被破壞，或造成礦燈充電偏離標準而導致電池性能嚴重受損產生安全隱患。
3、現每個充電位通過智能單片機能夠識別礦燈充電、充滿、故障等各種狀態，具備數據采集、自動判斷的功能，降低額外的充電功耗，例如：在每天滿載輸出功率的情況下進行比較，新式礦燈智能充電柜滿載輸出功率700W，相比較于老式充電架直接通過電源充電浪費大量電能，老式充電架滿載輸出功率1000W時，每組新式礦燈智能充電柜比老式礦燈充電架將降低300W，一天24小時乘以300W等于7200W，換算成電能1000W=1度電，每組每天可為礦上節約7.2度電，每組一年365天可節約2628度電，40組新式礦燈智能充電柜可節約105120度電，換算成電費比如：1元一度電，一年大約可為礦上節約105120元電費開支。
?
?
燈位小門控制及顯示要求
1、每個燈位小柜門采用雙層門板結構，電路控制板密封在兩層門板內，電路板采用 率、超低功耗設計，工作效率高達90%以上，使用壽命長，不需要考慮散熱問題，封閉的結構設計防止煤炭灰塵與水分等進入電路內部。
2、每個燈位柜門配備專利磁力密碼電子鎖，密封嵌入在雙層門板內，雙層門板之間厚度不超過19mm，并配備專用員工接觸式感應鑰匙，在員工一卡通IC卡感應鑰匙丟失或失效時，具備另一種開鎖方式，鑰匙與燈位礦工一對一，只有管理員才能修改或注銷；可隨時配置管理員通用鑰匙與礦工鑰匙，管理員鑰匙能管理每一個燈位，具備防盜報警功能，小門被非法橇開時燈位小門將發出聲光警報；每個燈位可以通過5種方式開鎖：管理員通用鑰匙開鎖、員工接觸式感應鑰匙開鎖，員工一卡通IC卡鑰匙開鎖、具備權限設置的系統管理電腦開鎖，管理員授權之后的異地人員遠程電腦開鎖，礦工姓名、班組和鑰匙密碼等數據可以修改10萬次以上。
?
?
?
?

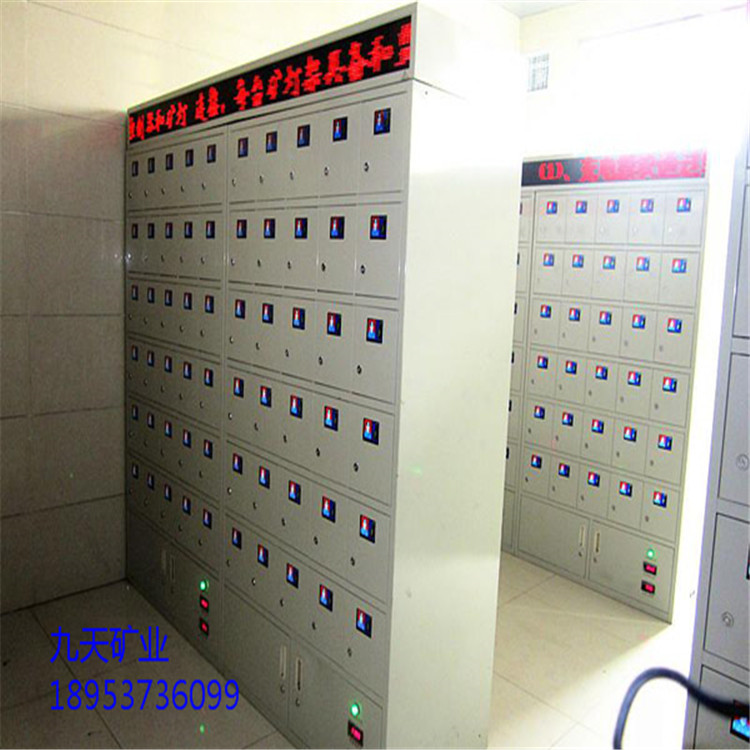

3、每個燈位柜門上安裝有3.2寸TFT真彩彩色顯示屏，顯示個人照片及整張宣傳照片、部門、工種、姓名、自救器歸還狀態、礦燈狀態：?正在充電——礦燈處于充電中；已充滿——礦燈充滿后；門未關好時有警報聲傳出，提示操作人員確認門是否已經關好，重新確認將門關好后報警自動解除。
?
?
?
4、每個燈位空間內能同時容納礦燈充電、便攜儀充電、手機充電、各型自救器、人員定位卡存放等。
5、每個燈位還具備多種報警功能，如門未關好、違規操作、密碼錯誤、非法開門時，蜂鳴器將發出報警聲。
6、每個燈位安裝有220V交流充電插板，移動設備將充電器插上就可以充電，還可為便攜報警儀、手機等移動設備提供應急電源。
