| 品牌 : | 新博 | 型號 : | PZ673X |
| 連接形式 : | 法蘭 | 主體材料 : | 鑄鋼 |
| 公稱通徑 : | DN250 | 適用介質 : | 水 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 類型(通道位置) : | 直通式 | 材質 : | 鑄鋼 |
| 介質溫度 : | 常溫 | 工作壓差 : | 國標 |
| 產品別名 : | 氣動刀閘閥 |

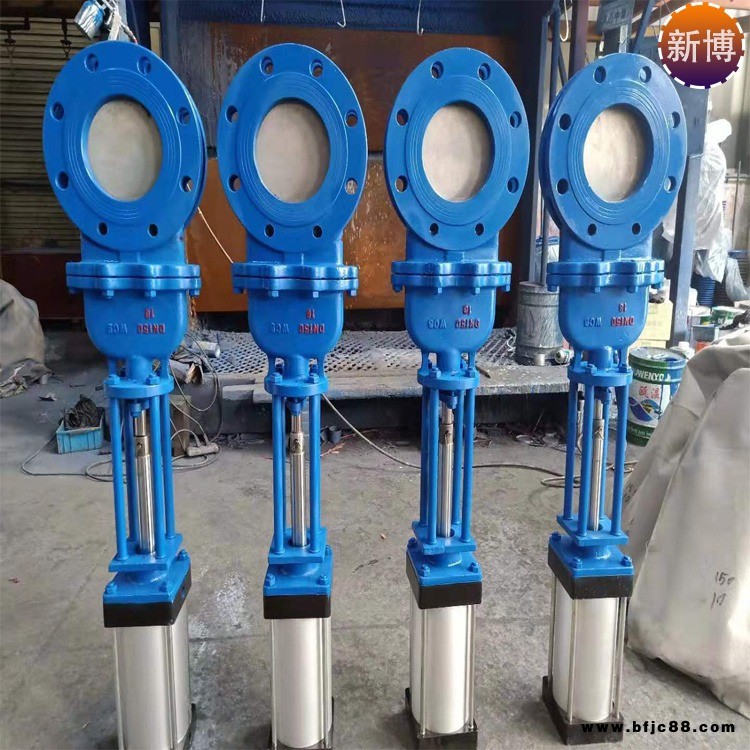

PZ673X氣動刀形閘閥借助壓縮空氣驅動的閥門。氣動刀型閘閥簡單地說就是用氣動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。本類閥門在管道中一般應當水平安裝。
PZ673X氣動刀型閘閥 主要結構及產品特點
氣動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
PZ673X氣動刀閘閥結構特點：
(1)采用對夾式結構，體積小，重量輕。
(2)完全敞開的通道，可以防止介質在閥內沉積。
(3)新研制的U型封圈，可以保證閥門的良好密封性。
(4)閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
(5)流阻小。
(6)安裝維修方便。
PZ673X氣動刀型閘閥 執行標準
設計標準JB/T869l-1998 MSS SP-81
法蘭標準GB/T9113.1-2000
結構長度GB/T1-5188.2-94
試驗和壓力GB/T13927-2000
四、PZ673X氣動刀型閘閥 執行器技術參數
零件名稱材質名稱材質牌號
圓螺母優質碳素鋼25
手輪灰口鑄鋼HT200
軸承壓蓋優質碳素鋼35
閥桿螺母鋁青銅ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
鋁黃銅ZCuZn25A16Fe3Mn3
軸承51110
閥桿不銹鋼304、316、2Cr13
支架碳素鋼、不銹鋼WCB、CF8等
閘板不銹鋼304、316、304L、316L、2Cr13
螺栓螺母優質碳素鋼35
填料壓蓋碳素鋼WCB
填料柔性石墨盤根根增強四氟纖維盤根
閥體碳素鋼、不銹鋼WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不銹鋼
