| 品牌 : | 美國力浦LIPU | 型號 : | LIPU |
| 連接形式 : | 螺紋 | 主體材料 : | 不銹鋼 |
| 公稱通徑 : | 1/2-12" DN15-DN300 | 適用介質 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 標準 : | DN15-DN300 |
| 外形 : | 中型 | 流動方向 : | 雙向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 350℃ | 類型(通道位置) : | 直通式 |
蒸汽閘閥應用
美國力浦（LIPU）波紋管閘閥在管道上主要起切斷介質作用，全開或全閉使用，但不可做為節流，尤其是蒸汽和導熱油介質使用更為優越。本閥門設計為石墨和波紋管雙重密封，使得密封性能更加優越于普通閘閥，大大增加了閥門的使用壽命。
選用不同的材質應用于電站、工業,電力系統,廢氣凈化裝置、氨、真空、冷凍系統、熱油、熱水系統，蒸汽設備,真空設備,造船業等管路。
蒸汽閘閥特征
1.波紋管閘閥的優點為流體阻力小，啟、閉所需要的力矩也較小；
2.介質的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。
3.波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
4.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
5.閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
壓力：16-40bar 150LB-300LB
溫度：350℃
規格：1/2-12" DN15-DN300

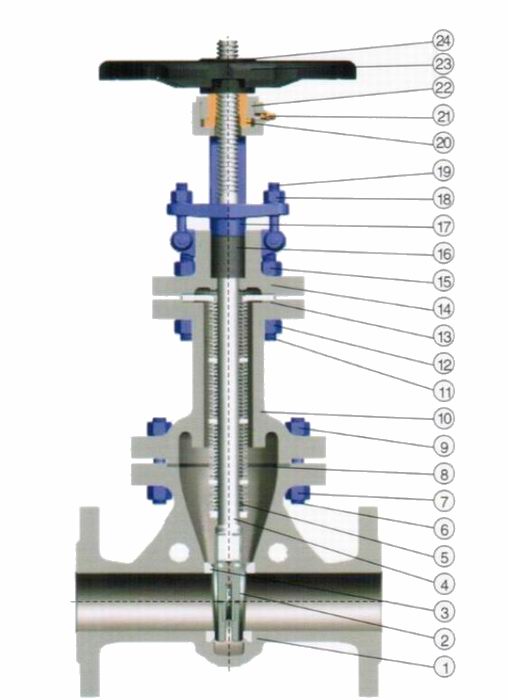

蒸汽閘閥材質表
| 序號 | 名稱 | 材質 |
| 1. | 閥體 | GS-C25、1.4301、1.4401 |
| 2. | 閘板 | GS-C25、1.4301、1.4401 |
| 3. | 閥座 | 1.4301、Stellite |
| 4. | 閥桿 | 1.4021、1.4301、1.4401 |
| 5. | 波紋管 | 1.4301、1.4401 |
| 6. | 雙頭螺栓 | ASTE A193-B7 A193-B8 |
| 7. | 六角螺母 | ASTE A194-2H A194-8 |
| 8. | 金屬墊 | 不銹鋼 |
| 9. | 六角螺母 | ASTE A194-2H A194-8 |
| 10. | 中支架 | GS-C25、1.4301、1.4401 |
| 11. | 雙頭螺栓 | ASTE A193-B7 A193-B8 |
| 12. | 六角螺母 | ASTE A194-2H A194-8 |
| 13. | 墊片 | 柔性石墨+不銹鋼 |
| 14. | 閥蓋 | GS-C25、1.4301、1.4401 |
| 15. | 六角螺母 | ASTE A194-2H A194-8 |
| 16. | 填料 | 柔性石墨 |
| 17. | 壓板 | GS-C25、1.4301 |
| 18. | 六角螺母 | ASTE A194-2H A194-8 |
| 19. | 千斤螺栓 | ASTE A193-B7 A193-B8 |
| 20. | 閥母 | 銅合金、D2、BL2 |
| 21. | 油杯 | 組件 |
| 22. | 并帽 | 1C45、1.4301、1.4401 |
| 23. | 手輪 | GGG-45 |
| 24. | 鎖緊螺母 | 1C25 |
