| 加工定制 : | 是 | 品牌 : | 美國力浦LIPU |
| 型號 : | LIPU | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | G1/4"、G1/8"、G3/8" |
| 密封形式 : | 軟密封型 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 形態 : | 蝶式 | 零部件及配件 : | 配件,執行器,閥體 |
| 類型(通道位置) : | 直通 | 適用介質 : | 水、蒸汽、油品 |
| 用途 : | 調節 |
氣動超薄型球閥概述
美國力浦（LIPU）氣動超薄型球閥開閉操通過將手柄旋轉 90 度，可使流體停止、流動。
特點
采用直連方式執行機構連接結構緊湊
球芯通道形狀有V形及O形
摩擦阻力小、回差小、動作穩定可靠
浮動式結構，采用唇形彈性密封圈結構設計
防閥桿飛出結構
安裝空間小
對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制

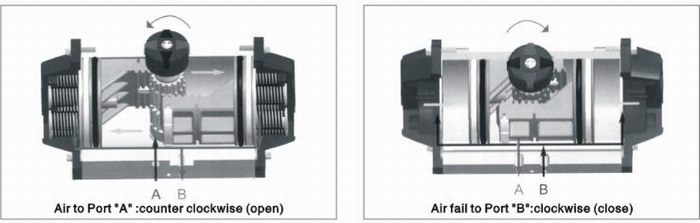

氣動超薄型球閥工作原理
由精小型活塞式氣動執行器,輸入0.4~0.7MPa氣源即可控制啟閉,并能實現智能化遠程控制
雙作用：通氣開或通氣關,斷氣保持原位
單作用：有開動作是氣源驅動，而關動作是彈簧復位的。常開型分：通氣關，斷氣開；常閉型：通氣開，斷氣關。
| 執行器型號 | AT、PT、RT系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.8MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、限位開關等 |
 |  |
氣動超薄型球閥參數
| 公稱通徑 | DN15～150mm | |
| 公稱壓力 | PN1.6 2.5 MPa (高壓可定制) | |
| 泄漏量 | 軟密封:零泄漏 | |
| 流量特性 | 快開特性 | |
| 可調范圍 | DN15-80 | DN100-150 |
| 250:1 | 350:1 | |
| 閥體形式 | 整體式鍛造、整體式鑄造 | |
| 連接形式 | 超薄法蘭式、對夾式 | |
| 閥芯形式 | "O"型球形閥芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 適用溫度 | PTFE≤120℃、PPL≤250℃ | |
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |
氣動超薄型球閥結構
| 序號 | 零件名稱 | WCB碳鋼材質 | 不銹鋼304/316材質 |
| 1. | 閥蓋 | WCB | SS304/316 |
| 2. | 墊片 | PTFE | |
| 3. | 閥座 | PTFE/PPL | |
| 4. | 球芯 | SS304 | SS304/316 |
| 5. | 閥座 | PTFE/PPL | |
| 6. | 閥體 | WCB | SS304/316 |
| 7. | 螺栓 | 35 | SS304/316 |
| 8. | 閥蓋 | 1Cr13 | SS304/316 |
| 9. | 閥蓋 | 1Cr18Ni9Ti | SS304/316 |
| 10. | 填料 | PTFE | PTFE |
| 11. | 襯套 | PTFE復合軸承 | |
| 12. | 彈墊 | WCB | SS304/316 |
| 13. | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 14. | 螺母 | 35 | 1Cr18Ni9Ti |
| 15. | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 16. | 螺栓 | 35 | 1Cr18Ni9Ti |
| 17. | 連接套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 18. | 氣缸 | 鋁合金 | 鋁合金 |
| 19. | 位置顯示器 | 塑料 | 塑料 |
氣動超薄型球閥附件選擇
