| 品牌 : | 弗尼 | 型號 : | D343W-150LBP |
| 結構形式 : | 多層次三偏心 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN600 |
| 公稱通徑 : | 600 | 安裝尺寸 : | 詳見說明 |
因原材料價格的不穩定性，部分網上價格僅供參考，具體產品價格請致電咨詢賣家

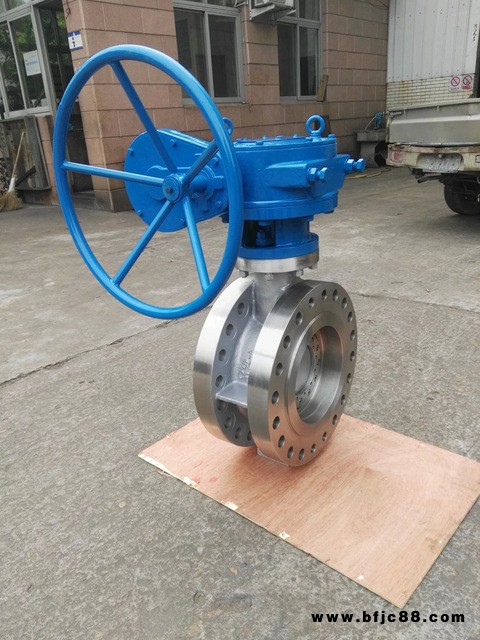

一、D343W法蘭硬密封蝶閥
三偏心多層次金屬硬密封結構，介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，主要由蝶閥和配套精小型電動執行器組成，具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。石油、化工、水處理、造紙、供熱、輕工等個各行業，是工業環保水處理及高層建筑供排水管道上作調節流量和截斷流體
、產品結構尺寸:D343W法蘭硬密封蝶閥
DN | L | H1 | 1.0MPa | 1.6MPa | ||||
|
|
| D | D1 | Z-φd | D | D1 | Z-φd |
100 | 127 | 107 | 235 | 190 | 8-φ18 | 220 | 180 | 8-φ18 |
125 | 140 | 123 | 270 | 220 | 8-φ18 | 250 | 210 | 8-φ18 |
150 | 140 | 140 | 300 | 250 | 8-φ18 | 285 | 240 | 8-φ22 |
200 | 152 | 180 | 360 | 310 | 8-φ23 | 340 | 295 | 12-φ22 |
250 | 165 | 200 | 425 | 370 | 12-φ23 | 405 | 355 | 12-φ26 |
300 | 178 | 250 | 485 | 430 | 12-φ23 | 460 | 410 | 12-φ26 |
350 | 190 | 270 | 555 | 490 | 16-φ23 | 520 | 470 | 16-φ26 |
400 | 216 | 300 | 620 | 550 | 16-φ25 | 580 | 525 | 16-φ30 |
450 | 222 | 320 | 670 | 600 | 20-φ25 | 640 | 585 | 20-φ30 |
500 | 229 | 380 | 730 | 660 | 20-φ25 | 715 | 650 | 20-φ33 |
600 | 267 | 440 | 845 | 770 | 20-φ30 | 840 | 770 | 20-φ36 |
700 | 292 | 500 | 960 | 875 | 24-φ30 | 910 | 840 | 24-φ36 |
800 | 318 | 560 | 1085 | 990 | 24-φ34 | 1025 | 950 | 24-φ39 |
900 | 330 | 610 | 1185 | 1090 | 28-φ34 | 1125 | 1050 | 28-φ39 |
1000 | 410 | 660 | 1320 | 1210 | 28-φ36 | 1255 | 1170 | 28-φ42 |
