品牌 : | 弗尼 | 型號 : | D643H/F |
結構形式 : | 垂直板式 | 加工定制 : | 是 |
材質 : | 碳鋼 | 連接形式 : | 法蘭 |
適用介質 : | 水 | 壓力環境 : | 常壓 |
工作溫度 : | 常溫 | 標準 : | 國標 |
流動方向 : | 雙向 | 驅動方式 : | 電子 |
零部件及配件 : | 執行器 | 用途 : | 截止 |
類型(通道位置) : | 二通式 | 口徑 : | 65 |
公稱通徑 : | 65 | 安裝尺寸 : | 31 |

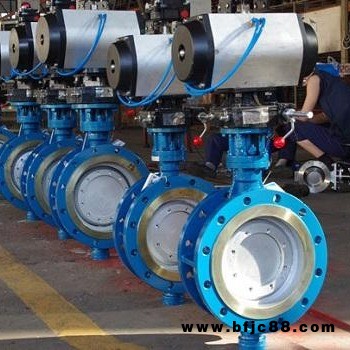

一、氣動硬密封蝶閥 產品概述
本公司的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成,也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的多層次結構。氣動金屬密封蝶閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源便可控制運轉,可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成,結構簡單、體積小、重量輕,所以氣動金屬密封蝶閥主要應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、氣動硬密封蝶閥 產品特點
(1)氣動金屬密封蝶閥采用三偏心密封結構,閥座與蝶板磨損小,具有越觀越緊的密封功能。
(2)密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命較長等特點。
(3)蝶板密封面采用堆焊鈷基硬質合金,密封面不易磨損,使用壽命較長.
(4)大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
(5)氣動三偏心蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任意方向安裝。
(6)氣動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
