| 品牌 : | 上海弗尼 | 型號 : | VQ947H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN15-100 |
| 適用介質 : | 油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 | 作用對象 : | 鍋爐 |

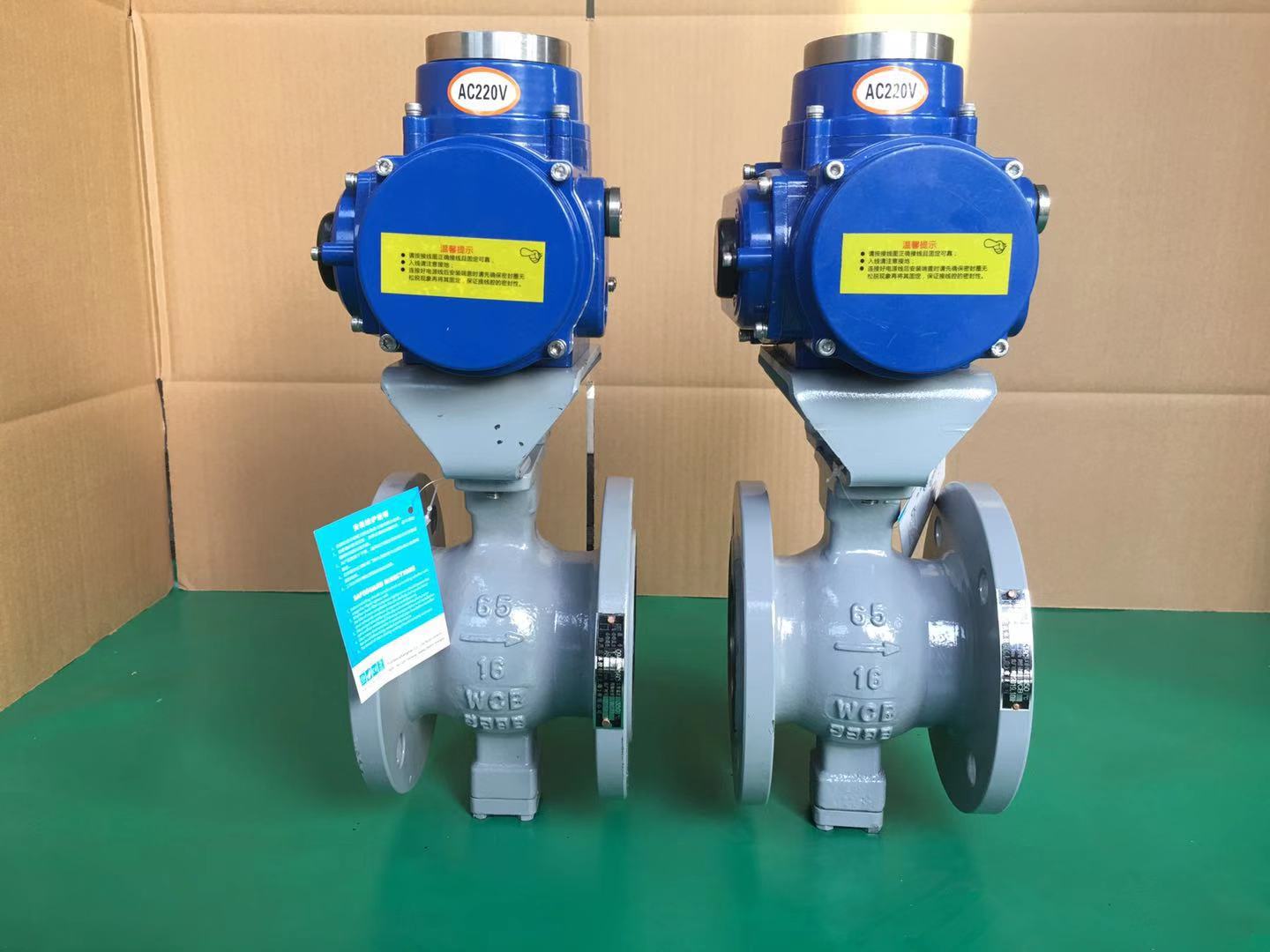

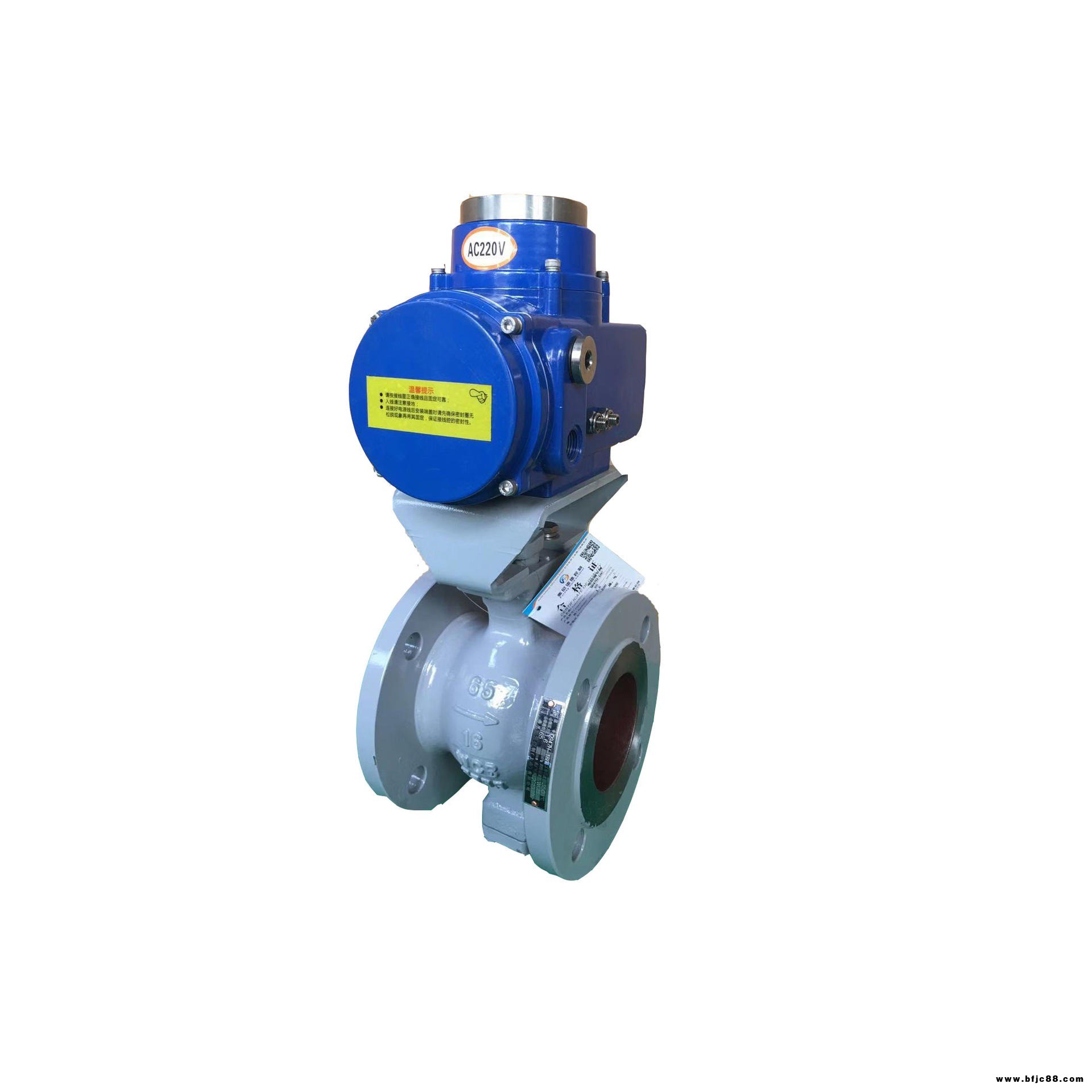

一、電動V型調節球閥概述：
電動V型調節球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中 的，V型球閥流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，V型球閥特別適合含纖維、微小固體顆粒、料漿等介質，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
二、電動V型調節球閥產品特點:
1.?V型調節球閥閥體整體式結構：閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3. 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。
4.V型調節球閥經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5.?V型調節球閥介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6. 電動V型調節球閥www.zg-ferny.com小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小CV值精確控制。
三、電動V型調節球閥設計標準：
1.法蘭標準：ASME B 16.5、 GB/T 9113.1-2010、
JB/T79.1-1994 EN 1092-1:2001
2.壓力-溫度額定值：ASME B16.34-2003
GB/T 1224-2007 ISO7005-1
3.結構長度標準:
對夾式：企業標準?
法蘭式：ISA S75.4-1995. IEC/DIN 534-3-2
4.電動V型調節球閥適用溫度范圍?
常溫型：-29℃～120℃
中溫型：-29℃～200℃
高溫型：-29℃～300℃
密封與強度試驗標準：
強度有密封實驗標準：GB/T 4213-2007
四、電動V型調節球閥 執行器技術參數
電源電壓 | AC220/380V，50/60Hz |
輸出力矩 | 50N·M～10000N·M |
動作范圍 | 0～90° 0～360° |
動作時間 | 15秒/30秒/60秒 |
保護裝置 | 過熱保護 |
環境溫度 | -30°～60° |
手動操作 | 同附帶手柄操作 |
限位 | 電氣、機械二重限位 |
防護等級 | 相當于IP-65 |
防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置測量 | 可選裝開關或電位計 |
驅動電機 | 8W/E |
進線接口 | PE1/2〞進線線鎖 |
